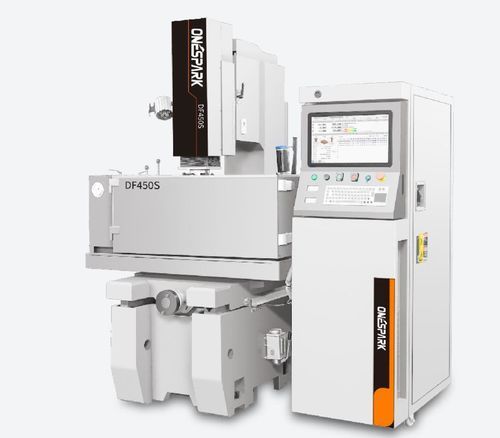

Senk-EDM DF450S

HochgeschwindigkeitPräzisionflexibel

Kurzbeschreibung

• Beibehaltung einer traditionellen Maschinenstruktur; der Arbeitstisch wird manuell angetrieben, was Spann- und Beladevorgänge erleichtert.
• Die Z-Achse wird von einem präzisen Linearschlitten und einem Kugelgewindeservomotor angetrieben, für reproduzierbare Vertikalpositionierung.
• Zweistufiger Kopfhub ermöglicht die Bearbeitung höherer Werkstücke und flexible Elektrodenpositionierung.
• Optionaler Orbitalkopf für verbesserte Oberflächen; Hochglanz-Spiegelkreis erzielt niedrige Ra-Werte.

Parameter
ARTIKEL | Einheit | DF450S | DF540S | DF650S
X/Y/Z-Achsen-Arbeitshub | mm | 450*350*200 | 500*400*220 | 600*500*220
Arbeitsöltankgröße (L×B×H) | mm | 1060*650*440 | 160*690*500 | 1320*800*500
Tischgröße (L×B) | mm | 700*400 | 800*450 | 900*500
Hochglanzspiegelkreis (beste Oberflächengüte) | Ra | 0.28 | 0.28 | 0.28
Beste Oberflächengüte mit Orbitalkopf | Ra | 0.15 | 0.15 | 0.15
Max. Bearbeitungsgeschwindigkeit | mm²/min | 450 | 450 | 450
Min. Elektrodenverlust | % | 0.1 | 0.1 | 0.1
Abstand Elektrodenspitze - Tisch | mm | 200-500 | 200-600 | 300-700
Max. Elektrodenlastkapazität | Kg | 100 | 50 | 50
Max. Arbeitstischlastkapazität | Kg | 900 | 000 | 000
Maschinengewicht (inkl. Öltank) | Kg | 1460 | 650 | 2000
Maschinengröße (L×B×H) | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480


Merkmale / technische Daten

• Modell: DF450S (DF540S, DF650S verfügbar)
• X/Y/Z-Achsen-Arbeitshub: 450×350×200 mm
• Arbeitsöltankgröße: 1060×650×440 mm
• Tischgröße: 700×400 mm
• Hochglanz-Spiegeloberfläche: Ra 0.28; mit Orbitalkopf: Ra 0.15
• Max. Bearbeitungsgeschwindigkeit: 450 mm²/min
• Min. Elektrodenverlust: 0.1 %
• Abstand Elektrodenspitze - Tisch: 200–500 mm
• Max. Elektrodenlastkapazität: 100 kg
• Max. Arbeitstischlastkapazität: 900 kg
• Maschinengewicht (inkl. Öltank): 1460 kg
• Maschinengröße (L×B×H): 2900×1350×2150 mm
