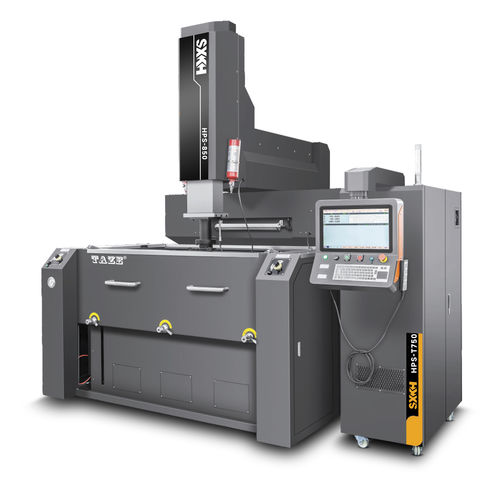

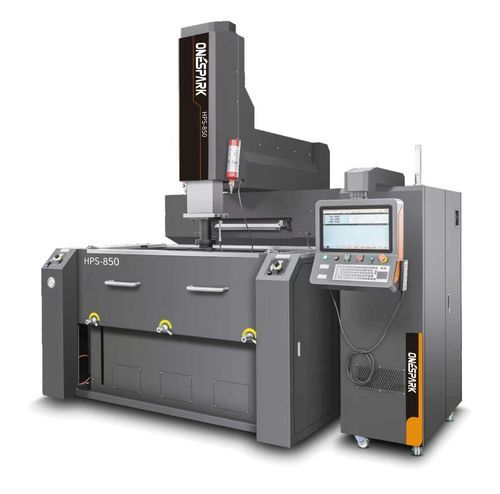

Senk-EDM HPS-850

HochpräzisionHochgeschwindigkeitflexibel

MODELL: HPS-850
X/Y/Z-Arbeitshub: 800/500/400mm
Arbeitsbehältergröße (L×B×H): 1800×1100×570mm
Tischgröße (L×B): 1150×600mm
Abstand von der Elektrodenspitze zum Tisch: 500-900mm
Max. Elektrodenlastkapazität: 180KG
Max. Tischlastkapazität: 3000KG
Maschinengewicht (inkl. Behälter): 4800KG
Abmessungen (L×B×H): 2280×2600×2690mm
Min. Elektrodenverschleiß: 0,1%
Max. Bearbeitungsstrom: 75A (Optional 100A)
Positioniergenauigkeit: 5 μm
Wiederholpositioniergenauigkeit: 2 μm

Maschinenmerkmale:
◆ Das Gestell verfügt über ein kastenförmiges Design mit einer extrem breiten Führungsbahnspannweite, die einen kontinuierlichen Betrieb der X- und Y-Achse ermöglicht und eine stabile Parallelität zur Tischoberfläche bildet, wodurch eine präzise Bearbeitung sowohl großer als auch kleiner Formen erreicht wird.
◆ Das quadratische Design (BOX) des Maschinenkopfes kann äußeren Kräften aus allen Richtungen standhalten und die präzise Bearbeitung der ursprünglichen Positionierung aufrechterhalten, wodurch die Bearbeitungsgenauigkeit schwerer Elektroden nicht beeinträchtigt wird.
◆ Die drei Achsen sind mit japanischen Panasonic Absolut-Servomotoren ausgestattet, die vollständig digital gesteuert sind und mit einem Encoder versehen sind. Sie können den Elektrodenbetrieb jederzeit an den Antrieb zurückmelden, sodass der Antrieb den Motorbetrieb genauer steuern kann. Mit schneller Reaktionsfähigkeit, geringem Trägheitsmoment, stabilem Lauf, geringem Geräuschpegel, keiner Funkstörung, keinem Zittern und einfacher Wartung wird die Maschinenleistung effektiv verbessert, mit hoher Empfindlichkeit und Steuerbarkeit.
◆ Die X-, Y- und Z-Achsen verwenden alle geschliffene Kugelgewindespindeln aus Taiwan.
◆ Die X- und Y-Achse sind mit vollständig geschlossenen, verstärkten Führungen ausgeführt, und der X-Achsen-Führungsabstand ist größer als der Y-Achsen-Hub, um die Parallelität zwischen dem gesamten X/Y-Achsen-Hub und dem Tisch zu gewährleisten.
◆ Durch ein dauerhaft stabiles Flüssigkeitstemperaturmanagement und die Konfiguration des Bearbeitungskühlsystems wird sichergestellt, dass die Maschinenbearbeitung nicht durch äußere Bedingungen oder Änderungen des Bearbeitungszustands beeinflusst wird, wodurch die allgemeine Anpassungsfähigkeit der Maschine an verschiedene Bearbeitungsbedingungen und Bearbeitungsgenauigkeiten maximiert wird.
◆ Vollständige Peripherieeinrichtungen wie automatische Feuerlöscheinrichtungen und Flüssigkeitsstandssensoren für Bearbeitungsflüssigkeiten sorgen für eine sichere Arbeitsumgebung.
◆ Der Körper besteht aus FC30-Gusseisen, das einer Hochtemperaturglühung und natürlicher Alterung unterzogen wurde.
