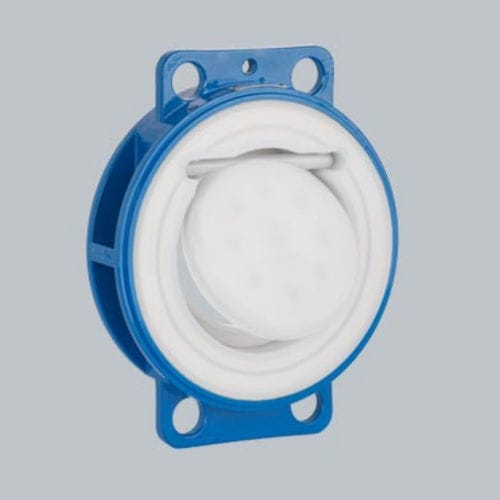

Klappenrückschlagventil SSCScheibenDINDurchsatzkontrolle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Schwenkabdichtung, Scheiben
- Normen
- DIN
- Anwendung
- Durchsatzkontrolle, für korrosive Flüssigkeiten
- Material
- Edelstahl, Gusseisen
- Weitere Eigenschaften
- quer montiert
- DN
Max: 600 mm
(23,622 in)Min: 40 mm
(1,575 in)- Druck
10 bar, 16 bar
(145 psi, 232,1 psi)- Temperatur
Max: 200 °C
(392 °F)Min: -40 °C
(-40 °F)
Beschreibung
Ausgekleidete Rückschlagklappen für die sichere Rückflussverhinderung einer strömenden Flüssigkeit vor Pumpen, bei längeren Rohrleitungsführungen, als Überlaufsicherung in Flüssigkeiten und Gasen sowie in Verbindung mit Sicherheitsventilen in Abluft-Rückstausystemen.
Hauptmerkmale
• Gehäuse Wafer, 2- und 3-teilig, DIN/ANSI kombiniert
• Zentrieraugen für sicheren Einbau der Armatur
• Klappenscheibe frei schwingend im Gehäuse
• Klappenscheibe gesichert gegen Herausfallen
• Horizontaler oder vertikaler Einbau
• Sicherer Abschluss auch bei geringem Systemdruck
Technische Daten
Flansche
EN 1092-1 B1
ANSI 150lbs
Baulänge - EN 558-1 Reihe 20 - ASME B16.10
Gehäuse - Stahlguss 1.0619 - ASTM A216 WCB
Auskleidung - PFA, PFA-AS (leitfähig)
Klappenscheibe - PFA, PFA-AS-ummantelt (leitfähig)
Betriebsbedingungen - (werkstoffabhängig)
Optionen
Klappenscheibe - SS316L, Titan Grade 2, Hastelloy C
