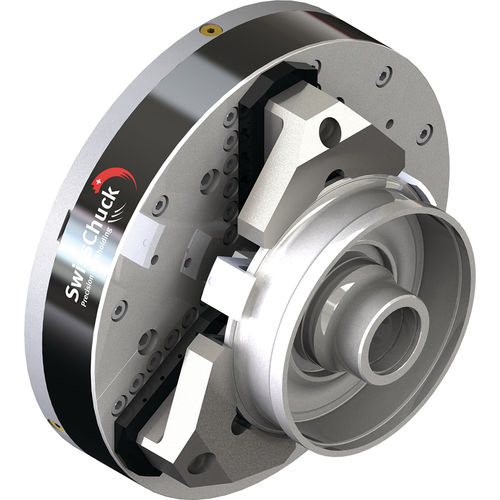

Werkstückspannfutter für Schleifarbeiten KFHP
Hochpräzision3-Backen

Werkstückspannfutter für Schleifarbeiten
Werkstückspannfutter für Schleifarbeiten
Werkstückspannfutter für Schleifarbeiten
Werkstückspannfutter für Schleifarbeiten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Schleifarbeiten
Weitere Eigenschaften
Hochpräzision
Anzahl der Backen
3-Backen
Rotationsgeschwindigkeit

500 rpm
(3.142 rad.min-1)

Beschreibung

Aussen-, wie auch Innenspannungen für grössere Werkstücke Grosser Durchlass Betätigung mittels Kraftspannzylinder Ideales Spannfutter für jede Rundschleifmaschine Hohe Präzision Abgedichtet, geeignet zum Einsatz auf Schleifmaschinen Präzisions-Schnittstelle zwischen Grund- und Aufsatzbacke – kein Nachschleifen der Backen nach Backenwechsel Geringe Bauhöhe Spannen von Zahnrädern im Teilkreis (ca. ø250) – Schleifen der Bohrung – Hohe Konzentrizität gefordert – Werkstück in Nadelkäfig eingeführt und danach zusammen im Futter gespannt Spannen am Aussendurchmesser – Schleifen von Stirnseite und Innendurchmessern – Keine Verformungen als Folge der Spannkraft – Hohe Rund- und Planlaufgenauigkeiten Die Kraftspannfutter KCHP/VKCHP und KFHP wurden speziell für den Einsatz auf Rundschleifmaschinen entwickelt und ausgelegt. Um einen einwandfreien Betrieb über längere Zeit gewährleisten zu können, sind die Futter gegen Verschmutzung abgedichtet und zwecks Schmierung mit einer Ölfüllung versehen. Durch diese Auslegung sind sie nahezu wartungsfrei. Neu sind zudem sämtliche Kraftspannfutter der Generation KCHP/VKCHP mit einem Volumenausgleich ausgestattet. Dieser verhindert unnötigen Ölverlust sowie das Eindringen von Kühlwasser. Die Betätigung der Kraftspannfutter KCHP und KFHP erfolgt mittels einem Zugrohr und einem Kraftspannzylinder, welcher auf der Rückseite des Spindelstockes angebracht wird. Die Betätigung der Kraftspannfutter VKCHP erfolgt mittels Luft-Zuführung durch die Spindel. Der Anbau des Kraftspannzylinders auf der Rückseite des Spindelstockes entfällt. Backenwechsel im μ leicht gemacht!
