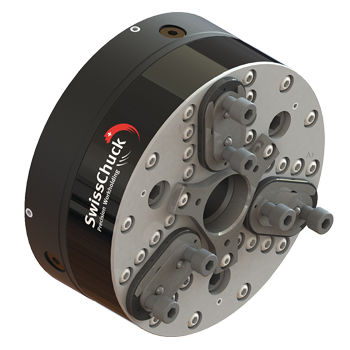

Werkstückspannfutter für Schleifarbeiten KCHP

ZentrischPräzisionzylindrisch

Aussen- sowie auch Innenspannungen Grosser Durchlass Kraftspannfutter (KCHP) für Betätigung mittels Kraftspannzylinder Pneumatisch betätigte Vorderendversion (VKCHP) Ideales Spannfutter für jede Rundschleifmaschine Hohe Präzision ≤ 0.002 mm Abgedichtet, geeignet zum Einsatz auf Schleifmaschinen Leichtbau Präzisions-Schnittstelle zwischen Grund- und Aufsatzbacken; kein Nachschleifen der Spannstelle nach Backenwechsel nötig Wartungsarm Austausch von Backen zwischen baugleichen Futtern ist möglich Einspritzpumpen-Düsenkörper: Spannen des Körpers mit Axialanschlag im Konus der Bohrung – Schleifen der Nase des Düsenkörpers – Axialanschlag auf Hartmetalldorn – Zentrische Spannung am Aussendurchmesser Distribution-Disc: Innenspannung von Verteilscheiben für Hydromotoren – Schleifen der Planseite und der zentrischen Bohrung – Deformationsarme Radialspannung in 6 Bohrungen – Ausgleich mittels Pendelbacken – Stabiler Axialanschlag für Erreichung einer maximalen Ebenheit an der Planseite Innenverzahntes Hohlrad: Spannen im Teilkreis der Innenverzahnung – Schleifen der Stirnseite und Zentrierung – Verformungsarmes Positionieren im Teilkreisdurchmesser – Ausgleichend über Pendelbacken mit Spannstiften für Eingriff im Teilkreis Ventilgehäuse: Aussenspannung mit Rückzug auf Axialanschlag – Schleifen der Bohrung und der vorderen Aussenpartie – Stabile Spannung durch aktiven Rückzug auf Axialanschlag – Hohe Rundlaufgenauigkeiten, enge Längenmass-Toleranzen
