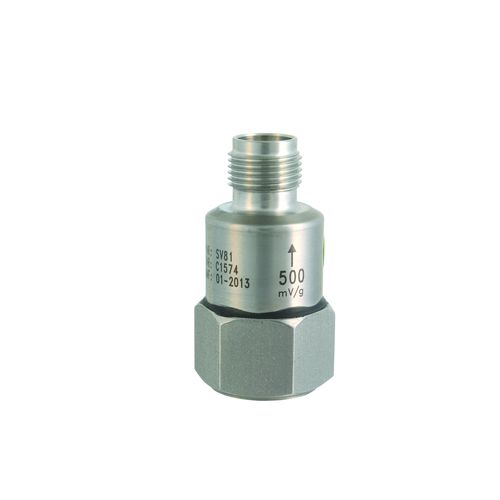

1-Achs-Beschleunigungsmesser SV 81

piezoelektrisch

SV 81 Universalbeschleunigungssensor 500 mV/g Der epoxidbeschichtete piezoelektrische Beschleunigungssensor Modell SV 81 wird in der Petrochemie, Werkzeugmaschinen- und Papierindustrie zur Überwachung von langsam laufenden Rührwerken, Kühltürmen usw. eingesetzt. Es beinhaltet einen Tiefpassfilter in der Konditionierelektronik. Dieser Filter dämpft die mechanische Resonanz des Sensors und die damit verbundene Verzerrung und Überlastung. Der ringförmige Schermodus ist weniger anfällig für Querschwingungen und besser immun gegen elektronische Sättigung bei hohen Frequenzen. Geräuscharme Elektronik und ein temperaturkompensiertes Design liefern das genaue Ergebnis über den gesamten Temperaturbereich. SV 81 Allzweck-Beschleunigungssensor Spezifikation Leistung: Anzahl der Achsen: 1 Empfindlichkeit (± 5 %): 50 mV/(ms-2) ~ 500 mV/g Messbereich: 0.002 ms-2 rmS ÷ 100 ms-2 PEAK Frequenzgang (nach Konstruktionsrichtlinie, : ± 3 db)0,2 Hz ÷ 3 700 Hz Linearität: ± 1 % Eigenrauschen (1 Hz, 24°C): 2.4 μg rmS Restrauschen (1 Hz bis 25 kHz, 24°C): 25 μg rmS Querempfindlichkeit (20 Hz, 50 m/s2): 100 mΩ Kapazität gegen Masse (Nominal): 70 pF Versorgungsstrom: 2 mA ÷ 10 mA Versorgungsspannung: 22 V ÷ 28 V Vorspannung: +12 VdC Ausgangsimpedanz (Nominal): 50 Ω Lade- / Entladezeitkonstante (Startzeit): < 10 Sekunden typ.
