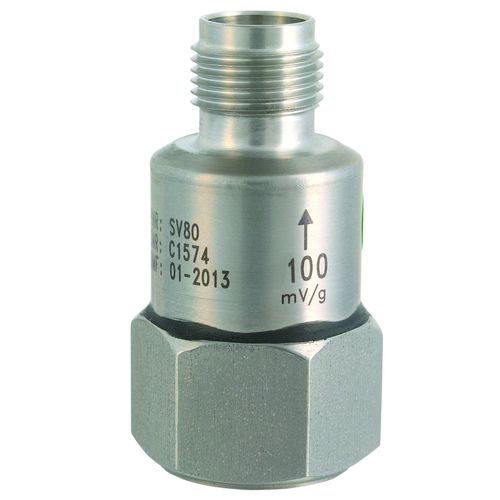

1-Achs-Beschleunigungsmesser SV 80

SchubgehärtetIndustrie

SV 80 Universalbeschleunigungssensor 100 mV/g Der Beschleunigungssensor SV 80 ist die ideale Wahl für die begehbare Schwingungsmessung in den rauen Umgebungen der industriellen Maschinenüberwachung, wie Pumpen, Motoren oder Ventilatoren. Es verwendet die Industriestandard ®ICP 2-Draht-Spannungsübertragungstechnik mit einer 4 mA-Standard-Konstantstromversorgung. Die Signalmasse ist von der Montagefläche isoliert, um Erdschleifen zu vermeiden. Das ringförmige Schermodus-Design verhindert thermische Transienten und Störsignale durch hohe Querschwingungen. Geräuscharme Elektronik und ein temperaturkompensiertes Design liefern das genaue Ergebnis über den gesamten Temperaturbereich. SV 80 Allzweck-Beschleunigungssensor Spezifikation Leistung: Anzahl der Achsen: 1 Empfindlichkeit (± 5 %): 10 mV/(ms-2) ~ 100 mV/g Messbereich: 0.01 ms-2rmS ÷ 500 ms-2 Spitze Frequenzgang (nach Konstruktionsrichtlinie, ± 3 db): 0,5 Hz ÷ 14 000 Hz Linearität: ± 1 % Eigenrauschen (1 Hz, 24°C): 30 μg rmS Restrauschen (1 Hz bis 25 kHz, 24°C): 300 μg rmS Querempfindlichkeit : (20 Hz, 50 m/s2) 100 mΩ Kapazität gegen Masse (Nominal): 70 pF Versorgungsstrom: 2 mA ÷ 10 mA Versorgungsspannung: 22 V ÷ 28 V Vorspannung: +12 VdC Ausgangsimpedanz (Nominal): 50 Ω Lade-/Entladezeitkonstante (Startzeit): < 1 Sekunde typ.
