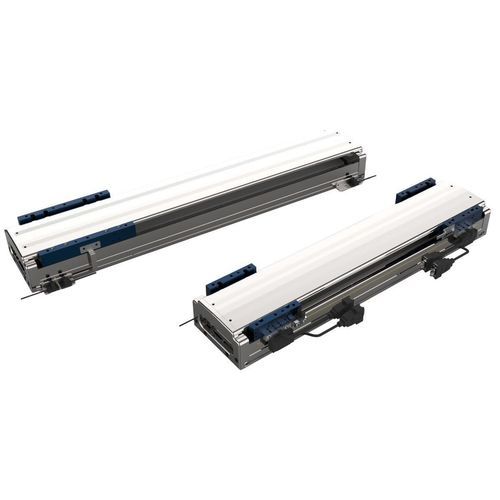

DC-Linearmotor TLSA-140-C1

bürstenlosflachframeless

Einführung
Die Serie TLSA-140-C1 ist ein hochpräzises, hochsteifes Linearmodul, entwickelt für Präzisionsautomation, Halbleiterausrüstung, industrielle Handhabung und lineare Bewegungssysteme. Das Modul bietet anpassbare Längen und fungiert als zentrales Übertragungselement, um automatisierte Produktion zu ermöglichen, Durchsatz und Wiederholgenauigkeit zu verbessern und Prozessfehler sowie Kosten zu reduzieren.

Modelle und Parameter des Linearmotors
T (mm): 80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (mm): 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
Länge (mm): 240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (mm) (erweitert): 944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (mm) (erweitert): 58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
Länge (mm) (erweitert): 1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

Konfiguration & Leistungsparameter
Motor: TCL-030-C1-5.0 — Netzkabellänge: 5 m
Antriebe: 3 A nominal — Spitzenstrom: 12 A
Feedback: Magnetmaßstab (Auflösung 1 μm); Optischer Maßstab (Auflösung 0,5 μm)
Führung: Typ 15 doppelte Führungsbahnen
Leistung: Dauerkraft 86 N; Spitzkraft 270 N
Länge: Sonderlängen-Module, kundenspezifisch anpassbar
Genauigkeit: Wiederholbarkeit Magnetmaßstab ±5 μm/500 mm; Optischer Maßstab ±2 μm/500 mm
Geradheit: ±5 μm/300 mm
Gewichtsreferenz: Hub 80 mm = 5,8 kg; je zusätzliche 48 mm +0,75 kg
Einbau: Horizontal oder Seitenmontage

Merkmale / Technische Spezifikationen

• Serie: TLSA-140-C1
• Beispielmotor: TCL-030-C1-5.0 (Netzkabel 5 m)
• Antriebsbewertung: 3 A nominal; 12 A Spitze
• Feedback-Optionen: Magnetmaßstab 1 μm; Optischer Maßstab 0,5 μm
• Führungstyp: Typ 15 doppelte Führungsbahnen
• Dauerkraft: 86 N
• Spitzenkraft: 270 N
• Wiederholbarkeit: magnetisch ±5 μm/500 mm; optisch ±2 μm/500 mm
• Geradheit: ±5 μm/300 mm
• Gewicht: 5,8 kg für 80 mm Hub; +0,75 kg pro zusätzlichen 48 mm
• Einbauarten: horizontal oder Seitenmontage
• Längen: kundenspezifisch / auf Anfrage
