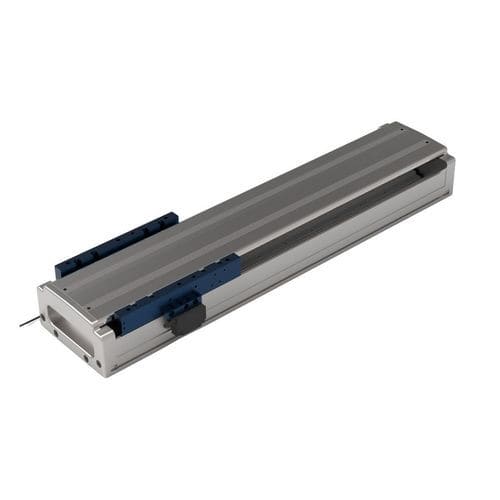

DC-Linearmotor TLSA-120-C1

ACbürstenlosmit Direktantrieb

Einführung
Das TLSA-120-C1 Einachsen-Modul (Linearmotorschlitten, Linearantrieb, Präzisionspositionierbühne) wandelt elektrische Energie direkt in lineare mechanische Bewegung um. Durch den Wegfall von Zwischenantrieben entsteht eine vereinfachte Struktur, großer Verfahrweg, hohe Beschleunigung, schnelle Reaktion und hohe Positioniergenauigkeit.

• Typische Anwendungen: Halbleiterfertigung; Produktion von Batterien für neue Energien; 3C-Elektronikmontage; Präzisionsbearbeitung; Prüfanlagen; Laserzuschnitt und -schweißen; Dosier- und Beschichtungsanlagen; CNC-Werkzeugmaschinen; Graviermaschinen.

Modelle und Parameter
T (mm): 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480, 520, 560, 600, 640, 680, 720, 760, 800, 840, 880, 920, 960, 1000, 1040, 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360, 1400, 1440, 1480
A (mm): 18, 38, 58 (modellabhängig)
L (mm): 304, 344, 384, 424, 464, 504, 544, 584, 624, 664, 704, 744, 784, 824, 864, 904, 944, 984, 1024, 1064, 1104, 1144, 1184, 1224, 1264, 1304, 1344, 1384, 1424, 1464, 1504, 1544, 1584, 1624, 1664, 1704

Konfiguration & Leistung

• Motor: TCQ-030-C1C2-UN-5.0 (Standardkabel 5 m)
• Antriebsströme: Dauerstrom 2,2 A; Spitzenstrom 8,4 A
• Feedback: Magnetmaßstab — 1 μm Auflösung (5 m Kabel); optischer Maßstab — 0,5 μm Auflösung (5 m Kabel)
• Führungssystem: 15 Doppelführungsbahnen
• Schubkraft: Dauerhaft 120 N; Spitze 480 N
• Geradheit: ±10 μm / 300 mm
• Wiederholgenauigkeit: Magnet ±5 μm / 500 mm; Optisch ±2 μm / 500 mm
• Gewicht: 4,8 kg bei 80 mm Hub; +0,75 kg pro zusätzliche 40 mm
• Montagearten: Horizontal oder Seitenmontage
• Spezialmaße und Längen auf Anfrage verfügbar

Tags

• linear motor
• linear module
• precision linear actuator
• linear actuator
• electric linear actuator
• high speed linear actuator
• linear motor actuator

Eigenschaften / Technische Daten

• Modellbezeichnung: TLSA-120-C1
• Verfügbare Verfahrwege (T): 80–1480 mm (aufgeführte Serien)
• Wagenbreiten A: 18 / 38 / 58 mm (modellabhängig)
• Gesamtlängen L: Serien von 304 mm bis 1704 mm (modellabhängig)
• Empfohlener Motor: TCQ-030-C1C2-UN-5.0 (Kabel 5 m)
• Treiberwerte: Dauerstrom 2,2 A; Spitzenstrom 8,4 A
• Feedback-Optionen: Magnetisch 1 μm; Optisch 0,5 μm (Kabel 5 m)
• Führung: 15 Doppelführungsbahnen
• Schubkraft: Dauer 120 N; Spitze 480 N
• Genauigkeit / Wiederholgenauigkeit: Magnetisch ±5 μm / 500 mm; Optisch ±2 μm / 500 mm
• Geradheitstoleranz: ±10 μm / 300 mm
• Gewichtsreferenz: 4,8 kg (80 mm Hub); +0,75 kg pro 40 mm Zusatzhub
• Montage: Horizontal oder Seitenmontage
• Kundenspezifische Optionen: Sondermaße und Längen auf Anfrage
