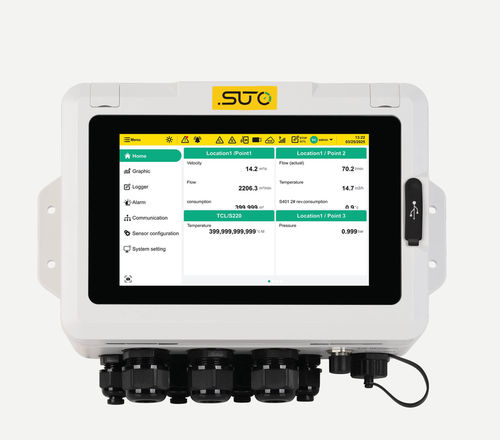

USB-Datenlogger S332

EthernetOnlineRS-485

Produktbeschreibung
Der S332 Datenlogger ist eine zentrale Einheit zur Erfassung, Visualisierung, Speicherung und Analyse von Druckluft- und Industriegasdaten. Entwickelt für Anlagenüberwachung von der Erzeugung bis zum Verbrauchsort bietet das S332 Echtzeit-Transparenz über ein gesamtes Messnetzwerk und bündelt bis zu 150 Messkanäle in einer einzelnen, robusten Einheit.

Hauptfunktionen

• Zentraler Datenlogger für bis zu 150 Sensorkanäle
• Integrierter 7-Zoll-Farb-Kapazitiver-Touchscreen (hohe Auflösung)
• Interner 10-GB-Datenlogger: Aufzeichnung von bis zu 4,5 Milliarden Datenpunkten
• Unterstützung für SUTO iTEC-Sensoren und Sensoren von Drittanbietern über Modbus/RTU, Modbus/TCP sowie analoge und digitale Eingänge
• Kanalspezifisches Alarmmanagement mit integrierten Relais und erweiterbaren Relaismodulen (bis zu 10 Relais möglich)
• Benutzerverwaltung, Prüfpfad und elektronische Signatur gemäß FDA 21 CFR Part 11 (Mehrbenutzer- und Rollenverwaltung)
• Integrierter Webserver für Fernanzeige und -steuerung; optionale 4G/LTE-Anbindung und Cloud-Integration (S4C)
• Gehäuse Schutzart IP65; für Wand- oder Schaltschrankmontage; AC- und DC-Ausführungen verfügbar

Anwendungen / Einsatzgebiete

• Überwachung von Druckluftsystemen
• Energiemanagement-Projekte
• Produktions- und Fertigungsanlagen
• Pharmazeutische und regulierte Branchen (FDA-konform)
• Werksweite Verbrauchsüberwachung und Mehrpunktüberwachung

Vergleich S332 vs S331
Funktion | S332 | S331
Bildschirmgröße: 7 Zoll | 5 Zoll
Bildschirmtyp: Kapazitiver Touchscreen | Resistiver Touchscreen
Auflösung: 1280 × 800 | 800 × 480
Speicher: 10 GB | 3 GB
Modbus-Eingang: Bis zu 150 Kanäle | 58 Kanäle
Analoge Sensoren: Bis zu 8 (2 Module × 4 Kanäle) | Bis zu 2
Digitale Sensoren: Bis zu 8 (2 Module × 4 Kanäle) | Bis zu 2
Relaisausgänge: Bis zu 10 | 2
Stromversorgung für Sensor: AC 24 V, max. 50 W; DC 24 V, max. 150 W | 10 W (Compact), 50 W (Flex)
Konfiguration: S332-Lokalanzeige und S4C-Web | S4C-Anzeige
FDA 21 CFR Part 11: Ja (Prüfpfad, elektronische Signatur, Mehrbenutzerfunktion) | Nein
Fernzugriff Webserver: Unterstützt (Fernanzeige/-steuerung) | Nicht unterstützt

Signale und Schnittstellen (Kurzfassung)
Modbus/RTU-Master; Modbus/TCP-Master (bis zu 150 Messkanäle); USB-C; Modbus/RTU-Slave; Modbus/TCP; analoge Eingänge: 0 ... 20 mA / 4 ... 20 mA, 0 ... 10 V, 0,5 ... 4,5 V; Bis zu 2 Analogeingangsmodule mit jeweils 4 Kanälen; Bis zu 2 Digitaleingangsmodule mit jeweils 4 Kanälen; 2 integrierte Relais + optionale Relaismodule (jeweils 4 Relais).

Robustheit und Installationshinweise
IP65-Gehäuse geeignet für raue Industrieumgebungen; Montage an Wand oder auf Platte/Schalttafel; Kabeleinführungen: 3 × M20-PG-Stecker (jeweils für 2 Kabel, Ø 5 ... 6 mm) und 4 × M12-PG-Stecker (jeweils für 1 Kabel, Ø 5 ... 6 mm).

Charakteristika / Spezifikationen

• Display: 7-Zoll-Grafikdisplay, Auflösung 1280 × 800 Pixel, kapazitiver Touchscreen
• Datenlogger: Intern 10 GB (typisch ausreichend für Langzeitaufzeichnungen; Beispiel: ca. 530 Tage bei 50 Kanälen und 1 s Abtastrate); Aufzeichnungskapazität bis zu ~4,5 Milliarden Datenpunkte
• Kanäle: Unterstützung von bis zu 150 Messkanälen (Modbus)
• Analoge Eingänge: 0 ... 20 mA / 4 ... 20 mA; 0 ... 10 V; 0,5 ... 4,5 V; bis zu 2 Module × 4 Kanäle
• Digitale Eingänge: Bis zu 2 Module × 4 Kanäle
• Relais/Alarme: 2 integrierte Relais; bis zu 2 optionale Relaismodule mit jeweils 4 Relais (erweiterbar auf bis zu 10 Relais)
• Kommunikation: Modbus/RTU-Master & Slave (RS-485), Modbus/TCP-Master & Slave (Ethernet), USB-C
• Sensorversorgung: AC-Version: 24 V, max. 50 W (Sensorversorgung)
  DC-Version: 24 V, max. 150 W (Sensorversorgung)
• Stromversorgung Hauptgerät: AC-Version: 85 ... 305 VAC, 60 W, 50/60 Hz; DC-Version: 18 ... 30 VDC, max. 7 A
• Material Gehäuse: PC + ABS
• Schutzklasse: IP65
• Zulassungen: CE, FCC
• Abmessungen: Siehe technische Abbildungen auf Produktabbildungen
• Gewicht: 1 … 1,8 kg (abhängig von Optionen und Gehäuse)
• Betriebstemperatur: 0 ... +45 °C
• Transporttemperatur: -20 ... +60 °C
• Lagertemperatur: -20 ... +70 °C
• Luftfeuchtigkeit im Betrieb: < 90 %, keine Kondensation
• Kabeleinführungen: 3 × M20-PG (jeweils für 2 Kabel, Ø 5 ... 6 mm); 4 × M12-PG (jeweils für 1 Kabel, Ø 5 ... 6 mm)
