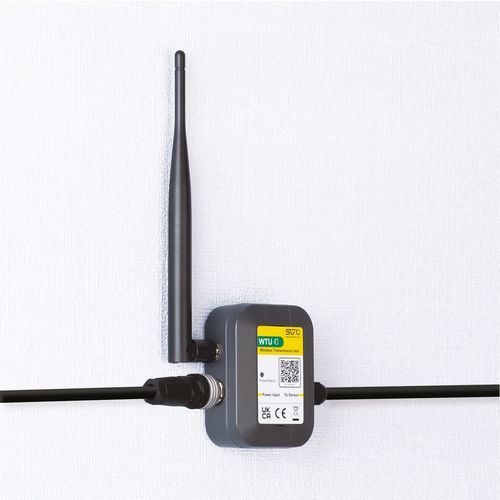

Telemetriesender WTU

Übersicht
Die WTU (Wireless Transmission Unit) ersetzt kabelgebundene Modbus-RTU-Verbindungen durch eine sichere Funkverbindung und ist für industrielle Umgebungen und Druckluftnetze konzipiert, in denen Verkabelung unpraktisch oder zu teuer ist. Sie ermöglicht Plug-and-Play-Verbindungen zwischen Modbus-Master, -Slave, Sensoren, Datenloggern und Gateways und unterstützt Langstrecken- und Multipunkt-Topologien mit verschlüsselter Übertragung.

Merkmale

• Kurz- und Langstrecken-Funkkommunikation im ISM-Band (regionale Frequenzen)
• Stationäre (WTU-S) und tragbare (WTU-P) Ausführungen; tragbare Variante mit Akku für mobile Messungen
• Unterstützung des Modbus RTU (RS485) Protokolls
• AES-128-Bit-Verschlüsselung für sichere Datenübertragung
• Transparente Datenübertragung zur Erhaltung des Modbus-Frames
• Skalierbare Lösung für Multipunkt-Überwachung (mehrere Sensoren pro WTU-Slave)
• Repeater-Modus zur Reichweitenerweiterung
• Schnelle Konfiguration mit der S4C-WTU Mobile App (Installationsassistent und Signaltests)
• Flexible Rollen: Master, Slave oder Repeater
• Bis zu 16 Slaves pro Master

Verfügbare Modelle

• WTU-S — stationäre Ausführung für feste Installationen
• WTU-P — tragbare Ausführung mit integriertem Akku für mobile Einsätze
• WTU-PM — portable Master-Ausführung für handgeführte Master

Anwendungsbereiche

• Verteilte Druckluftnetze: Anbindung von Sensoren an schwer zugänglichen Stellen
• Industriestandorte: Überbrückung von Modbus-Verbindungen zwischen Gebäuden oder Produktionsbereichen
• Mobile Messaufbauten: Drahtlose Übertragung von Daten mobiler Messgeräte
• Nachrüstung bestehender Anlagen, um Kabelverlegung und Produktionsunterbrechungen zu vermeiden
• Reichweitenerweiterung oder Störungsumgehung durch Einsatz als Repeater

Technische Spezifikationen

• ALLGEMEINE DATEN:
  Frequenz Funkkommunikation: 470-510 MHz (CN470), 863-870 MHz (EU868), 915-928 MHz (US915)
• ALLGEMEINE DATEN:
  Gehäusematerial: Kunststoffgehäuse
• ALLGEMEINE DATEN:
  Schutzart: IP65
• ALLGEMEINE DATEN:
  LED-Anzeige: 1 x LED
• ALLGEMEINE DATEN:
  Betriebstemperatur: 0 ~ 50 °C
• ALLGEMEINE DATEN:
  Feuchtigkeit: <90% RH, keine Kondensation
• ALLGEMEINE DATEN:
  Abmessungen: WTU-S & WTU-PM: 80 x 60 x 30.3 mm; WTU-P: 130 x 90 x 40 mm
• ALLGEMEINE DATEN:
  Gewicht: WTU-S & WTU-PM: 120 g; WTU-P: 470 g
• ELEKTRISCHE DATEN:
  Versorgung Eingang: WTU-S & WTU-PM: 18...28 VDC / 0.5 A; WTU-P: 18...28 VDC / 1 A
• ELEKTRISCHE DATEN:
  Versorgung Ausgang: WTU-S & WTU-PM: 18...28 VDC / 0.5 A; WTU-P: 24 VDC / 0.5 A
• ELEKTRISCHE DATEN:
  Leistungsaufnahme: WTU-S & WTU-PM: <= 0.3 W; WTU-P: <= 0.5 W
• ELEKTRISCHE DATEN:
  Batterie (WTU-P): Lithium-Ionen 3500 mAh, 11.1 V
• SCHNITTSTELLE:
  LED-Statusanzeigen: Konstant Grün = Ein; Grün blinkend = Empfang; Konstant Rot = Fehler; Rot blinkend = Übertragung
• SCHNITTSTELLE:
  Statusanzeige (WTU-P): Batteriestandsanzeige
• SCHNITTSTELLE:
  Stecker: RS485 (Modbus/RTU)
• SCHNITTSTELLE:
  Übertragungsverfahren: Transparente Datenübertragung
• SCHNITTSTELLE:
  Verschlüsselungstechnologie: AES 128-Bit
