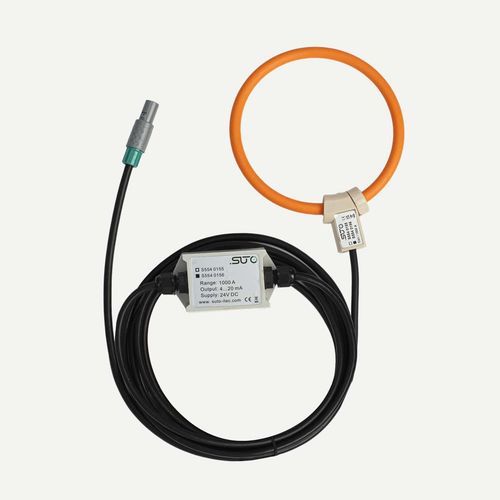

Rogowskispule-Strommessumformer S030

ACeinphasigÜberwachung

Übersicht
Der SUTO S030 ist ein AC-RMS-Stromwandler, der eine flexible Rogowski-Spule als aktive Einheit mit einem kompakten digitalen Wandler kombiniert. Er misst Leiterströme bis zu 1000 A AC und liefert ein lineares 4–20 mA DC Ausgangssignal proportional zum gemessenen Strom. Das Gerät bietet einen weiten Messbereich, hohe Genauigkeit und eine industrielle Schutzart, geeignet für Kompressormonitoring und Energieerfassung.

Hauptmerkmale

• Flexible Rogowski-Spule für einfache Installation um Leiter
• Kompakter digitaler Wandler mit linearem 4–20 mA (3-Draht) Ausgang
• Weiter Messbereich (standardmäßig bis 1000 A AC; Skalierungsoptionen 1000 A / 3000 A)
• Hohe Genauigkeit für präzise Strommessung (0,5 % vom Messwert + 0,2 % vom Bereich)
• Auslegung zur einfachen Integration in Industrieumgebungen
• Schutzart IP67 für raue Umgebungen
• Geeignet für Effizienzanalyse und Last/Leerlauf-Untersuchungen bei Kompressoren

Anwendungen

• Stromüberwachung an Kompressoren für Last/Leerlauf- und Effizienzanalyse
• Leistungs- und Energieerfassung in Industrieanlagen
• Bewertung von Maschinenbetriebsstunden und Nutzung
• Monophasige Leistungsschätzung durch Strommessung an einer Phase (nützlich ohne Spannungsmessung)

Technische Daten

• Messprinzip: Flexible Rogowski-Spule mit digitalem Wandler
• Max. messbarer Strom: bis 1000 A AC (Beispielskalierung: 4 mA = 0 A, 20 mA = 1000 A / 3000 A AC)
• Analogausgang: 4–20 mA (3-Draht)
• Genauigkeit: 0,5 % vom Messwert + 0,2 % vom Bereich
• Last (Ausgang): Max. 300 Ω
• Versorgungsspannung: 10–32 VDC
• Stromaufnahme: Max. 30 mA
• Anschluss: offene Leitungsenden oder ODU-Stecker
• Schutzklasse: IP67
• Zulassungen: CE
• Umgebungstemperatur (Betrieb): 0 … +80 °C
