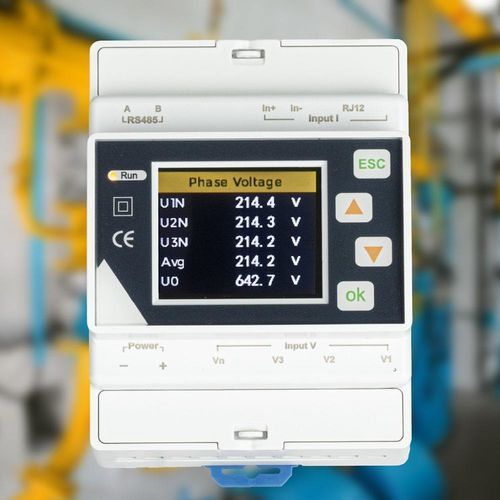

Digitale Messzentrale S111

Beschreibung Der Dreiphasen-Multifunktions-Smart-Meter S111 misst Spannung und Strom aller drei Phasen in Echtzeit für die Energieüberwachung in industriellen Anwendungen. Die direkte Messung liefert verlässliche Daten für Energiemanagement, Lastanalyse und Effizienzsteigerung.

Nahtlose Integration Der S111 unterstützt Modbus/RTU (RS-485) und ist somit kompatibel mit Energiemanagementsystemen, SPS und SCADA-Plattformen für Fernablesung, Datenerfassung und Integration in bestehende Steuerarchitekturen.

Kompaktes und robustes Design Für Hutschienenmontage ausgelegt, verwendet der S111 integrierte Rogowski-Spulen mit RJ12-Anschlüssen für einfache Installation und hochgenaue Messungen über einen weiten Strombereich. Das Gehäuse ist nach Schutzart IP20 für den Innenbereich ausgelegt.

Tragbare Version Eine mobile Messlösung ist mit dem S110-P (tragbares Leistungsmessgerät) in Kombination mit dem S551 tragbaren Datenlogger und dem S430 Pitot-Rohr-Durchflussmesser für Vor-Ort-Kompressortests und mobile Messungen realisierbar.

Anwendungen

• Überwachung und Effizienzbewertung von Kompressoren
• Industrielles Energiemanagement und Energieaudits
• Leistungsmessung in HVAC-Systemen und Gebäudeautomation
• Überwachung erneuerbarer Energieanlagen (Solar, Wind)
• Fertigungsprozesssteuerung und vorbeugende Instandhaltung

Technische Daten (Kurz) Signal / Schnittstelle & Versorgung
Versorgung: 18 – 36 VDC, 3,5 VA
Phasenspannung: L1, L2, L3, N, max. 720 VAC
Stromsensor: 3 x Rogowski-Spulen, integrierter Typ, RJ12
Schnittstelle: Modbus/RTU RS-485

Allgemeine Daten (Kurz) Schutzart: IP20
Abmessungen: 95 x 73 x 66 mm
Display: 1,77" Farbe (TFT-Anzeige)
Gewicht: 0,260 kg
Betriebstemperatur: -25°C ... +60°C

Merkmale / technische Spezifikationen

• Dreiphasen- und Einphasen-Leistungsmessung
• Breiter Spannungsbereich bis 720 VAC
• Hochgenaue Messung mit Rogowski-Spulen (z. B. 100 A, 1000 A, 3000 A)
• Kompaktes Hutschienen-Design (95 x 73 x 66 mm)
• Steckbare RJ12-Anschlüsse für Stromsensoren
• Modbus/RTU (RS-485) Kommunikation
• Echtzeitmessung für präzises Energiemonitoring
• Versorgung: 18–36 VDC, 3,5 VA
• Schutzart: IP20
• Betriebstemperaturbereich: -25°C bis +60°C
