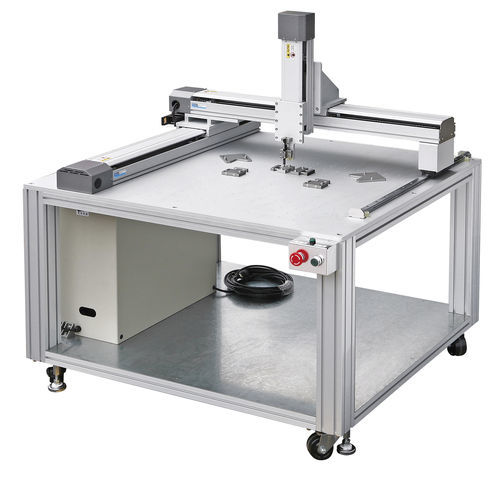

Maßgefertigter Roboter

kartesisch4-Achs3-Achs

Übersicht
SUPRATEC Syneo bietet kundenspezifische Dosierroboter-Lösungen mit konfigurierbaren X-, Y- und Z-Achsen, deren Achslängen mehrere Meter erreichen können. Kundenspezifische Einheiten können mit angepassten Trägerhöhen und einer optionalen Grundplatte geliefert werden, um Installationsanforderungen zu erfüllen.

Dosierstation – 5 Achsen
Fünfachsige digitalisierte Tischsysteme (Dosierstationen) sind für präzise Dosieranwendungen ausgelegt. Das Bedienfeld bietet eine Purge-Funktion und eine Frontblende mit Auswahl von 100 Programmen. Die Programmierung erfolgt vereinfacht per Fernbedienung. Standard-Tischroboter bieten die Grundachsen (X, Y, Z) mit Arbeitsflächen von 300 mm bis 500 mm; zwei zusätzliche Achsen sind auf der Y-Achse montiert, um vollen 5-Achsen-Betrieb zu ermöglichen. Der Z-Achsenhub ist mit 100m angegeben, die maximale Traglast beträgt 3 kg.

Prozesse einfach automatisieren
Digitalisierte Tische ermöglichen die Automatisierung von Dosierprozessen. Mikro-Dosierventile, Behälter und volumetrische Dosierpumpen lassen sich in die Tische integrieren, um ein komplettes, produktionsorientiertes Dosiersystem zu erstellen, das auf spezifische Prozessanforderungen zugeschnitten ist.

Optionale Zusatzausstattung

• Atmosphärische Plasma-Oberflächenbehandlungslanze für Material-Vorbehandlung
• LED-Einheit zur UV-Aushärtung von Klebeverbindungen

Vorteile und Eigenschaften
Erhältlich in Standardausführungen mit 3 oder 4 Achsen für Arbeitsflächen bis zu 600×600 mm. Maßgeschneiderte Lösungen basieren auf einem 3-Achsen-Tisch und können um zwei zusätzliche Achsen zu einer 5-Achsen-Digitaltischlösung erweitert werden, wodurch große Bewegungsfreiheit über dem Werkstück entsteht. Das kartesische Design erlaubt die Dimensionierung von Achslängen und Trägerhöhen nach Bedarf, einschließlich mehrmeteriger Konfigurationen. Der Roboter kann zur Stabilität und Integration auf einer Grundplatte montiert werden.

Technische Daten

• Achsen: konfigurierbare X, Y, Z (Längen können mehrere Meter erreichen); anpassbare Trägerhöhen
• Standardkonfigurationen: 3-Achsen oder 4-Achsen; erweiterbar auf 5-Achsen (2 zusätzliche Achsen auf der Y-Achse)
• Arbeitsbereich (Standardversionen): bis zu 600 × 600 mm
• Arbeitsflächen Tischroboter: von 300 mm bis 500 mm
• Z-Achsen-Hub: 100m (angegeben)
• Maximale Nutzlast Z-Achse: 3 kg
• Bedienfunktionen: Purge; Frontblende mit Auswahl von 100 Programmen
• Programmierung: Fernbedienung für vereinfachte Programmierung
• Integration: kompatibel mit Mikro-Dosierventilen, Behältern und volumetrischen Dosierpumpen
• Montage: kann auf einer Grundplatte montiert werden
