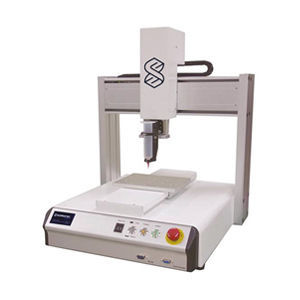

Dosierroboter

kartesischPortal4-Achs

Übersicht
Die 3‑ und 4‑Achsen‑Dosierroboter liefern präzises Dosieren von Flüssigkeiten und Pasten mit konfigurierbaren Arbeitsbereichen von 200×200 mm bis 600×600 mm und Z‑Hüben von 50 mm oder 100 mm. Die 4. Achse ermöglicht 360°‑Drehung für komplexe Applikationsbahnen. Antriebsoptionen: Riemen, Schnecke oder Spindelantrieb (Servomotor) je nach Genauigkeits‑ und Lastanforderung.

Allgemeine Merkmale

• Spülfunktion am Bedienfeld und Auswahl von 100 Programmen an der Frontplatte
• Fernbedienungsprogrammierung für schnelle Einrichtung und einfache Teach‑Funktionen
• Kompatibel mit Mikro‑Dosierventilen, Vorratsbehältern und volumetrischen Pumpen
• Nutzlast bis 3 kg bei Tischmodellen; DUO‑Option mit zwei unabhängigen Platten für höhere Durchsatzraten
• Optionale atmosphärische Plasma‑Brenner für Oberflächenvorbehandlung

Anwendungen und Vorteile
Die Stationen eignen sich für Perlen, Bögen, Beschichtungen und Tropfen von wenigen μL bis zu hohen Durchflussraten (bis 250 L/min). Sie sind für die Integration in automatisierte Produktionslinien optimiert, gewährleisten reproduzierbare Ablagen, reduzieren Materialabfall und lassen sich leicht in Montage‑ oder Prüfstationen integrieren.

Dispensing station - 3 axis

• Arbeitsfläche: 300–500 mm
• Achsen: 3 (X, Y, Z)
• Z‑Achsen‑Hub: 100 mm
• Nutzlast: 3 kg
• Tischroboter mit Spülfunktion und 100 Programmen
• Roboterprogrammierung via Fernbedienung (einfach)

Dispensing station - 3 axis - 200F

• Arbeitsfläche: 200 × 200 mm
• Achsen: 3 (X, Y, Z)
• Z‑Achsen‑Hub: 50 mm
• Nutzlast: 3 kg
• Spülfunktion, 100 Programme, einfache Programmierung per Fernbedienung

Dispensing station DUO - 3 axis

• Zwei unabhängige Platten für höhere Produktionsraten
• Für Dosieranwendungen mit Parallelverarbeitung ausgelegt
• Spülfunktion und 100 Programme an der Frontplatte
• Einfache Programmierung per Fernbedienung

Hybrid • 3 axes

• Spindelachsen angetrieben von Servomotor für höhere Genauigkeit und Lasten
• Arbeitsbereich: 200–500 mm (X und Y)
• Z‑Achsen‑Hub: 50 mm
• Bewegliche Achsen über dem Arbeitsbereich; geeignet für Linienproduktion

Gantry • 3 axis

• Kartesisches Portal mit Spindelachsen angetrieben von Servomotor
• Arbeitsbereich: 300–600 mm
• Bewegliche Achsen über dem Arbeitsbereich
• Optionale Basisplatte und konfigurierbare Trägerhöhe für größere Baugruppen

Dispensing station - 4 axis

• Achsen: 4 (X, Y, Z, W)
• Arbeitsflächen: 300–500 mm (modellabhängig)
• Z‑Achsen‑Hub: 100 mm
• Nutzlast: 3 kg
• Drehung der 4. Achse: 360°
• Spülfunktion, 100 Programme in der Frontplatte, Fernbedienungsprogrammierung

Technische Daten

• Verfügbare Konfigurationen: 3‑Achsen und 4‑Achsen
• Arbeitsbereich‑Spannen: 200×200 mm, 300–500 mm, bis zu 600×600 mm (Gantry)
• Z‑Hübe: 50 mm (200F, Hybrid) und 100 mm (Standard 3/4‑Achsen)
• 4. Achse Drehung: 360° (4‑Achsen‑Modelle)
• Nutzlast: bis zu 3 kg (Tischmodelle)
• Antriebsoptionen: Riemen, Schnecke oder Spindelantriebe; Servomotor für Spindelachsen
• Steuerung: Spülfunktion und Auswahl von 100 Programmen; Fernbedienungsprogrammierung
• DUO: zwei unabhängige Platten zur Steigerung des Durchsatzes
• Integration: kompatibel mit Mikro‑Dosierventilen, volumetrischen Pumpen und Vorratsbehältern
• Prozess: Perlen, Bögen, Beschichtungen und Tropfen von μL‑Bereich bis 250 L/min
• Optional: atmosphärische Plasma‑Brenner für Vorbehandlung der Oberfläche
