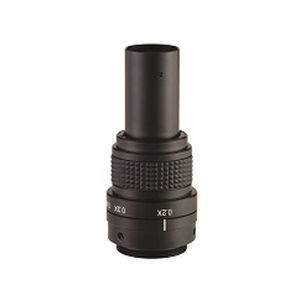

Makro-Kameraobjektiv TS-93001VS

ZoomMiniaturkompaktes Design

Produktübersicht

• 3× Zoom-Verhältnis; Optische Vergrößerung 0,133× bis 0,4×
• Arbeitsabstand (WD): 200 mm (vom Rand der Linse bis zum Objekt: 195,2 mm ±5 %)
• Bajonett: C-Mount
• Unterstützte Sensorformate: 1/2" , 1/3" , 1/4"
• Kompakt: Länge 67,5 mm; geringe Abmessungen, leichtes Gewicht, hohe Vielseitigkeit
• Frontkonverter (Option) verfügbar zur Erhöhung der Vergrößerung (WD wird kürzer)
• Kompatible Peripherie: Kameras, Beleuchtung, Zusatzlinsen, Stative/Halterungen

Objektiv-Spezifikation
Teilenr.: TS-93001VS
Vergrößerungsbereich: 0,133× - 0,4×
Zoom-Verhältnis: 3,0x
WD: 200 mm (vom Rand der Linse bis zum Objekt: 195,2 mm +/-5%)
Bajonett: C-Mount
Unterstützte Sensorformate: 1/2", 1/3", 1/4"
Optische Vergrößerung: 0,133× (min) - 0,4× (max)
Schärfentiefe (mm): 16,9 (bei 0,133×) / 1,9 (bei 0,4×)
Auflösung auf der Objektseite (TVL/mm): 8 TVL (bei 0,133×) / 28 TVL (bei 0,4×)
Gewicht: 55 g (ca.)
Außenmaße: Dia.32 x 67,5 +/-0,5 mm
Preis: Yen 80.000 (ohne MwSt.) / Yen 88.000 (mit MwSt.)

Vergrößerung (Beispiele für Monitor/Display)
Berechnungs-Hinweis: Monitorvergrößerung = Monitorgröße (inch) × 25.4

Optische Vergrößerung 0.133× — 1/2" CCD/CMOS: Monitorvergrößerung 10.1×; Sichtfeld 36.09 mm × 48.12 mm
Optische Vergrößerung 0.133× — 1/3" CCD/CMOS: Monitorvergrößerung 13.5×; Sichtfeld 27.07 mm × 36.09 mm
Optische Vergrößerung 0.133× — 1/4" CCD/CMOS: Monitorvergrößerung 18.00×; Sichtfeld 20.30 mm × 27.07 mm

Optische Vergrößerung 0.2× — 1/2" CCD/CMOS: Monitorvergrößerung 15.2×; Sichtfeld 24.00 mm × 32.00 mm
Optische Vergrößerung 0.2× — 1/3" CCD/CMOS: Monitorvergrößerung 20.3×; Sichtfeld 18.00 mm × 24.00 mm
Optische Vergrößerung 0.2× — 1/4" CCD/CMOS: Monitorvergrößerung 16.93×; Sichtfeld 13.67 mm × 18.22 mm

Optische Vergrößerung 0.3× — 1/2" CCD/CMOS: Monitorvergrößerung 22.9×; Sichtfeld 16.00 mm × 21.33 mm
Optische Vergrößerung 0.3× — 1/3" CCD/CMOS: Monitorvergrößerung 30.5×; Sichtfeld 12.00 mm × 16.00 mm
Optische Vergrößerung 0.3× — 1/4" CCD/CMOS: Monitorvergrößerung 25.4×; Sichtfeld 9.11 mm × 12.15 mm

Optische Vergrößerung 0.4× — 1/2" CCD/CMOS: Monitorvergrößerung 30.5×; Sichtfeld 12.00 mm × 16.00 mm
Optische Vergrößerung 0.4× — 1/3" CCD/CMOS: Monitorvergrößerung 40.6×; Sichtfeld 9.00 mm × 12.00 mm
Optische Vergrößerung 0.4× — 1/4" CCD/CMOS: Monitorvergrößerung 33.87×; Sichtfeld 6.83 mm × 9.11 mm

Frontkonverter (Option)
Teilenr.: TS-FC1-2X — Vergrößerung 2x; WD 95 mm; Zoom-Verhältnis 0,26 bis 0,8x; Größe Dia.19 x 7.5 mm; Montage M25.4 P1/32 inch; Preis: Yen 10.000 (ohne MwSt.) / Yen 11.000 (mit MwSt.)
Teilenr.: TS-FC1-3X — Vergrößerung 3x; WD 55 mm; Zoom-Verhältnis 0,40 bis 1,2x; Größe Dia.19 x 15.0 mm; Montage M25.4 P1/32 inch; Preis: Yen 10.000 (ohne MwSt.) / Yen 11.000 (mit MwSt.)
Teilenr.: TS-FC1-4X — Vergrößerung 4x; WD 35 mm; Zoom-Verhältnis 0,64 bis 1,61x; Größe Dia.19 x 15.0 mm; Montage M25.4 P1/32 inch; Preis: Yen 10.000 (ohne MwSt.) / Yen 11.000 (mit MwSt.)
Teilenr.: TS-FC1-6X — Vergrößerung 6x; WD 23 mm; Zoom-Verhältnis 0,81 bis 2,43x; Größe Dia.19 x 15.0 mm; Montage M25.4 P1/32 inch; Preis: Yen 12.000 (ohne MwSt.) / Yen 13.200 (mit MwSt.)

Extender-Linsen (Option)
Teilenr. TS-EX-15: 1.5x Extender — Preis: Yen 11.000 (ohne MwSt.) / Yen 12.100 (mit MwSt.)
Teilenr. TS-EX-20: 2.0x Extender — Preis: Yen 12.000 (ohne MwSt.) / Yen 13.200 (mit MwSt.)
Teilenr. TS-EX-30: 3.0x Extender — Preis: Yen 20.000 (ohne MwSt.) / Yen 22.000 (mit MwSt.) [Hinweis: Preisänderung auf der Seite vermerkt]
Teilenr. TS-EX-50: 5.0x Extender — Preis: Yen 27.000 (ohne MwSt.) / Yen 29.700 (mit MwSt.)

Schutzfilter (optional)
Produkt-Nr.: TS-PF-01 — M18 P0.5 Schutzfilter — Mehrschicht-AR-Beschichtung auf beiden Oberflächen — Montage M18 P0.5 — Preis: Yen 9.800 (ohne MwSt.) / Yen 10.780 (mit MwSt.)

In-Line Beleuchtungs-Barrel (optional)
Produkt-Nr.: TS-93001-CII — In-Line Beleuchtungs-Barrel für TS-93001VS — Reflektiert Beleuchtung (Faser, LED, Tungsten, etc.) via Halbspiegel und strahlt durch das Objektiv; kann als vereinfachter In-Line Beleuchtungs-Barrel für TS-93001VS verwendet werden

Hinweise
Die obigen Vergrößerungen beziehen sich auf einen 24-Zoll-Monitor. Die Vergrößerung steigt mit größerer Monitorgröße. Kleinere Bildsensoren führen zu höherer Vergrößerung.
