Mechanische adapter für Kamera TS-MS-01 series

USBmodular

Produktübersicht
Dieser Adapter ermöglicht die Befestigung von CCD- und Digitalkameras an verschiedenen Mikroskopen. Entwickelt mit zuverlässiger japanischer Optiktechnik korrigiert der TS-MS-01 Aberrationen und liefert scharfe Bilder bis zum Rand.

Hauptmerkmale

• Hochleistungs-Optikdesign: korrigiert chromatische Aberration, Feldwölbung und Verzerrung (Linsenaufbau: 5 Gruppen, 8 Elemente).
• Ermöglicht die Aufnahme klarer, unverzerrter Bilder über das gesamte Feld.
• Maßstabs-Skala (Ø19 mm, Stärke 1 mm) montierbar (Skala nicht enthalten).
• Breite Mikroskopkompatibilität: Binokulartubus Ø23,2 mm (Biologie/Metallurgie), Binokulargehäuse für Stereomikroskope Ø30 mm und C-Mount-Barrel.
• Kompatibel mit C-Mount-Kameras für Live-Aufnahmen; USB-Kameraaufnahme mit geeigneter Kamera möglich.
• Feineinstellung zur Anpassung der Bildgröße an verschiedene Kameramodelle und leichte Vergrößerungsänderungen.

Produktdaten
P/N | Beschreibung | Lieferumfang | Gewicht (g) | Preis (JPY, zzgl. MwSt.)

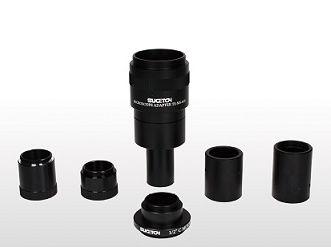

TS-MS-01 | Mikroskop-Adapter Basisset | Mikroskopadapter; Adapter für 1/2" CCD-Kamera; Konversionsadapter für C-Mount-Barrel; Konversionsadapter für 30 mm Objektiv-Barrel; Inbusschlüssel (1,27); Schlitzschraubendreher (2,4); Aufbewahrungsbox; Bedienungsanleitung | 542.8 | 58.500
TS-MS-01A | Adapter für digitale Spiegelreflexkamera (benötigt TS-MS-01) | Als Zubehör für TS-MS-01 erhältlich | 77.2 | 20.000
TS-MS-01B | Varifokal-Zoomadapter für C-Mount-Kamera (benötigt TS-MS-01) | Benötigt TS-MS-01 | - | Demnächst
TS-MS-01-SET1 | TS-MS-01 Basisset + TS-MS-01A | TS-MS-01 + TS-MS-01A | 620 | 78.500

Spezifikation des Mikroskop-Adapters
Linsenaufbau | Optische Vergr. | F.L. | NA | Planheit | Herkunftsland
5G8E | 1,9X | 92,53 mm | 0,025 mm | Planheit: Über 90 %* | Japan
*Bedeutet, dass über 90 % des Bildes fokussierbar sind.

Anwendungshinweise / Zusätzliche Infos
Gezeigte Beispiele: Montage mit Spiegelreflexkamera und Installationszeichnung für CCD-Kamera. Produktbilder zeigen Kameramontagen und Beispielaufnahmen. Spezielle Zubehörteile und Kamera-Mount-Adapter (T-Mount-Varianten für verschiedene Anschlüsse) sind erhältlich, um verschiedene Kamerasysteme anzubringen; diese Adapter sind für die Nutzung mit dem TS-MS-01-System vorgesehen und nicht als Einzelprodukte verwendbar.

Technische Merkmale

• Modell / Serie: TS-MS-01 Serie (TS-MS-01, TS-MS-01A, TS-MS-01B, TS-MS-01-SET1)
• Linsenaufbau: 5 Gruppen, 8 Elemente (5G8E)
• Optische Vergrößerung: 1,9X
• Brennweite (F.L.): 92,53 mm
• NA / Blendenangabe: 0,025 mm
• Planheit: Über 90 %
• Herkunftsland: Japan
• Lieferumfang (TS-MS-01): Adapter für 1/2" CCD-Kamera; Konversionsadapter für C-Mount und 30 mm Barrel; Inbusschlüssel (1,27); Schlitzschraubendreher (2,4); Aufbewahrungsbox; Bedienungsanleitung
• Gewicht (TS-MS-01): 542,8 g
• Preis (TS-MS-01, zzgl. MwSt.): 58.500 JPY
