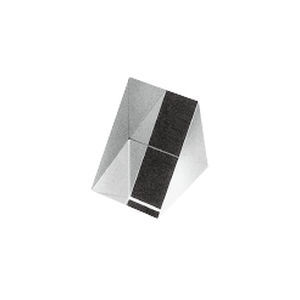

Dreieckiges Prisma TS-07 series

aus BK7-Glas

Produktübersicht
Rechtwinklige (90°) Optikprismen der Serie TS-0700P. Diese Prismen kehren die Links-Rechts-Orientierung des Bildes um und lenken einfallendes Licht um 90° ab; kombinierte Dachflächen führen zu einer horizontalen Bildumkehr um 180°. Standardartikel werden unbeschichtet geliefert; Antireflex- oder Metallbeschichtungen sind auf Anfrage erhältlich.

Anwendungen

• Ferngläser und optische Sucher
• Okulare und Bildwege von Mikroskopen
• Seitliche Beobachtung, Inspektions- oder Beleuchtungssysteme
• Integration in der Nähe von Kameraobjektiven und Lichtleitern/-fasern

Zusätzliche Informationen
Wenn ein Prisma in einen fokussierenden Strahl eingesetzt wird, verschiebt sich die Fokusebene um etwa ein Drittel der Prismenabmessung für BK7-Material. Die Verwendung des Prismas im Bildpfad kann sphärische Aberration und Feldkrümmung erhöhen; dies bei der optischen Auslegung berücksichtigen.

Spezifikationen

• Material: BK-7 / S.F.S.
• Brechungsindex (Standardwerte): BK-7: 1,51680 (nd), 1,51872 (ne); S.F.S.: 1,4585 (nd), 1,4681 (ne)
• Designwellenlänge: 587,6 nm (d-Linie)
• Toleranzen:
  • Winkel: ±3'
  • Pyramidenfehler: ±3'
  • Oberflächenplanizität: λ/4
  • Oberflächenqualität: MIL60-40

Standard-Preisliste (Preise ohne MwSt.)

• TS-0700P | 2×2×2 mm | BK-7 | 6.000
• TS-0701P | 3×3×3 mm | BK-7 | 5.000 (bei Ausverkauf Sonderanfertigung)
• TS-0702P | 5×5×5 mm | BK-7 | 3.300
• TS-0703P | 10×10×10 mm | BK-7 | 3.000
• TS-0704P | 13×13×13 mm | BK-7 | 4.000 (bei Ausverkauf Sonderanfertigung)
• TS-0705P | 15×15×15 mm | BK-7 | 4.500
• TS-0706P | 17×17×17 mm | BK-7 | 3.500 (bei Ausverkauf Sonderanfertigung)
• TS-0707P | 20×20×20 mm | BK-7 | 5.500
• TS-0708P | 22×22×22 mm | BK-7 | 5.500
• TS-0709P | 25×25×25 mm | BK-7 | 6.000
• TS-0710P | 30×30×30 mm | BK-7 | 8.500
• TS-0711P | 35×35×35 mm | BK-7 | 22.000
• TS-0712P1 | 40×40×40 mm | BK-7 | 24.000

Beschichtungsoptionen (Beispiele, Preise ohne MwSt.)

• TS-0702PAL | 5×5×5 mm | BK-7 | 7.000 | AL+SiO Beschichtung
• TS-0703PAL | 10×10×10 mm | BK-7 | 6.500 | AL+SiO Beschichtung
• TS-0705PAL | 15×15×15 mm | BK-7 | 7.000 | AL+SiO Beschichtung
• TS-0707PAL | 20×20×20 mm | BK-7 | 8.000 | AL+SiO Beschichtung
• TS-0709PAL | 25×25×25 mm | BK-7 | 8.500 | AL+SiO Beschichtung

Lieferzeit
Artikel in der Regel auf Lager. Bei Nichtverfügbarkeit maximale Lieferzeit: 45 Tage.
