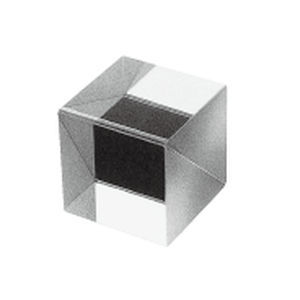

Optischer Strahlteiler TS-07 series

dielektrischkubischTeilreflektion

Übersicht
Der Würfelstrahlteiler der TS-Serie überträgt und reflektiert polychromatisches Einfalllicht bei θ = 45° mit einer annähernden 50:50-Aufteilung im sichtbaren Bereich (400–700 nm). Die vier äußeren polierten Flächen sind mit einer Antireflexionsschicht versehen. Sondermaße und nicht standardisierte Wellenlängenbereiche sind auf Anfrage erhältlich.

Anwendungen

• Gleichzeitige Beobachtung und Bildgebung mit zwei 90°-Ausgangspfaden; optische Messaufbauten und Laboranwendungen, die gleichmäßige Strahlteilung erfordern

Spezifikationen

• Material: BK-7
• Brechungsindex: 1,51680 (nd)
• Wellenlängenbereich: 400–700 nm
• Transmittanz / Reflexion: 50 : 50
• Anfasung: alle Umfangskanten oder Gratlinien angefast; Schrägfläche mit dielektrischer Mehrschichtbeschichtung
• Außenflächen: optisch poliert und mit Antireflexionsschicht versehen

Toleranzen

• Durchmesser-Toleranz: ±0,2 mm
• Winkel-Toleranz: ±3 Minuten (3')
• Wellenfrontfehler (P‑V): Transmittiert: λ/4, Reflektiert: λ/2 (wirksamer Bereich: innerhalb 85% einschließlich Zentrum)
• Oberflächenqualität: MIL‑60‑40

Produktübersicht

• TS-0715P / 5×5×5 mm / BK-7 / 10.000 / 11.000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12.500 / 13.750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15.000 / 16.500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24.000 / 26.400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24.000 / 26.400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18.000 / 19.800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20.000 / 22.000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25.000 / 27.500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40.000 / 44.000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40.000 / 44.000 / *

Technische Merkmale

• Material: BK-7
• Brechungsindex: 1,51680 (nd)
• Wellenlänge: 400–700 nm
• Transmittanz / Reflexion: 50:50
• Anfasung und Beschichtungen: Umfangskanten oder Gratlinien angefast; Schrägfläche mit dielektrischer Mehrschichtbeschichtung; Außenflächen antireflexbeschichtet
• Toleranzen: Durchmesser ±0,2 mm; Winkel ±3'
• Wellenfrontfehler: T: λ/4, R: λ/2 (innerhalb 85% des wirksamen Bereichs)
• Oberflächenqualität: MIL‑60‑40
