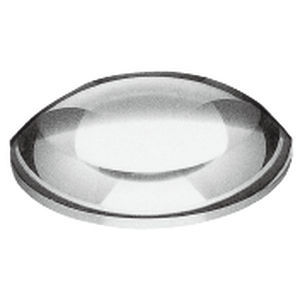

Plankonvexe Linse TS-02 series

einfachaus BK7-Glasoptisches Glas

Produktübersicht
Plano-konvexe Linsen haben eine positive Brennweite und werden zur Bildvergrößerung, Fokussierung und Kollimation in Systemen mit unendlicher Einfokussierung eingesetzt. Sie werden üblicherweise von der konvexen Seite beleuchtet, um sphärische Aberrationen zu minimieren; die plane Seite erzeugt den fokussierten Strahl. Standardartikel werden unbeschichtet geliefert; Antireflex- (AR) und andere Beschichtungen sind als kundenspezifische Optionen verfügbar.

Anwendungen

• Bildvergrößerung in optischen Baugruppen
• Kollimation von Laser- oder LED-Strahlen
• Fokussierung in Bildgebungs- und Beleuchtungssystemen (unendliche Konjugation)

Spezifikationen (Zusammenfassung)
Material: B270 / BK-7 / F2
Brechungsindex (nd / ne): B270 1.5230/1.5251, BK-7 1.51680/1.51872, F2 1.62004/1.62408
Konstruktionswellenlänge: 587,6 nm (d-Linie)
Fasen / Schutzfasen: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
Standardwerte.

Toleranzen (Zusammenfassung)
Durchmesser: +0 mm / -0,1 mm
Mitteldicken-Toleranz: ±0,2 mm
Brennweitentoleranz: ±2%
Dezentrierung: within 3 minutes (3')
Oberflächenqualität: MIL60-40

Baureihe (Beispiele)

• TS-0259S — Dia.3 mm, F.L. 10 mm, Tc 2,00 mm, Material B270
• TS-0265S — Dia.10 mm, F.L. 30 mm, Tc 2,50 mm, Material BK-7
• TS-0294S — Dia.30 mm, F.L. 30 mm, Tc 10,00 mm, Material F2
• TS-0304S — Dia.30 mm, F.L. 300 mm, Tc 3,50 mm, Material BK-7
• TS-0436S — Dia.100 mm, F.L. 1000 mm, Tc 6,00 mm, Material BK-7

Eigenschaften / Technische Daten

• Verfügbare Materialien: B270, BK-7, F2
• Brechungsindizes (Standard): B270 nd=1.5230 / ne=1.5251; BK-7 nd=1.51680 / ne=1.51872; F2 nd=1.62004 / ne=1.62408
• Konstruktionswellenlänge: 587,6 nm (d-Linie)
• Fasen: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
• Durchmesser-Toleranz: +0 mm / -0,1 mm
• Mitteldicken-Toleranz: ±0,2 mm
• Brennweitentoleranz: ±2%
• Dezentrierung: within 3 minutes (3')
• Oberflächenqualität: MIL60-40
• Standardartikel unbeschichtet; Antireflex- und andere Beschichtungen auf Anfrage
• Einige große Größen oder Spezialteile können als Sonderanfertigung gefertigt werden oder sind abhängig von Lagerbestand
