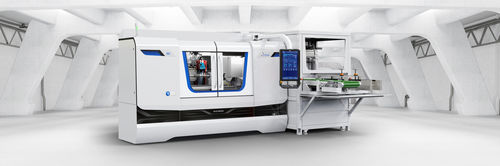

Automatisches Ladegerät / für Teile EASYLOAD

Produktbeschreibung
Portalladersystem easyLoad für STUDER Maschinentypen S31, S33, S22 und S41. Die Lösung basiert auf einem Portallader mit V-Greifer für Wellenbauteile bis zu 300 mm Teilelänge und Greifdurchmesser Ø 4–30 mm (max. Störkontur Ø 50 mm). Die Teilebereitstellung erfolgt über ein standardisiertes, verstellbares Taktband. Das Gehäuse des Basismoduls ist an das Maschinendesign angepasst und ermöglicht einen sicheren und sauberen Betrieb.

Vorteile

• Standardautomatisierung für ein breites Teilespektrum
• Einfache und zuverlässige Werkstückbereitstellung
• Keine Roboter-Programmierkenntnisse erforderlich
• Kurze Lieferzeiten durch Standardisierung
• Ausbaufähig für zukünftige Anforderungen

Kompatible Maschinen

• S31
• S33
• S22
• S41

Technische Daten

• Maschinentypen: S31, S33, S22, S41
• Teilspektrum: Wellenteile, Spannen zwischen Spitzen
• Autonomie: Bis zu 50 Teile (Ø max. 30 mm)
• Werkstückmaße: Länge 20–300 mm; Greifdurchmesser Ø 4–30 mm; Teiledurchmesser bis Ø 75 mm
• Max. Teilgewicht: 10 kg (Doppelgreifer) / 5 kg (Einfachgreifer)
• Werkstückwechselzeit: 6–8 s (exkl. Synchronreitstock)
• Steuerung: STUDER CNC
• Aufbau und Ausstattung: Grundgestell mit Verschalung und Einrichttür; Portalmodul mit 1 Laufwagen und NC-Achse; zwei Greifereinheiten in V-Anordnung mit pneumatischen Parallelgreifern
• Peripherie: Synchronkettentaktband mit V-Prisma für Rohteile, einstellbar für verschiedene Teilegrößen; Vor-/Rückwärtstaktung; synchrones Band für Fertigteile
• Aufstellfläche (ca.): Breite 1200 mm, Länge 2500 mm
