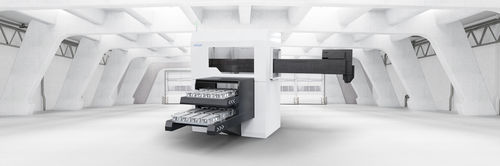

Automatisches Ladegerät / Portal UNILOAD

für Teile

Produktbeschreibung
uniLoad ist eine Ladelösung auf Basis einer Linearportalzelle mit zwei Parallelgreifern, entwickelt für STUDER-Maschinen des Typs S31 und S33 mit Spitzenweiten von 650 mm und 1000 mm. Das System eignet sich für Wellenteile bis zu 650 mm Länge (Ø max 100 mm) und für Futterteile bis zu 100 mm Länge (Ø max 260 mm). Die Teilebereitstellung erfolgt über ein standardisiertes Palettensystem. Das Basismodul verfügt über eine an das Maschinendesign angepasste Umhausung und eine serienmäßige Ladeluke für sicheren und sauberen Betrieb.

Die Vorteile

• Standard-Automation für ein breites Teilespektrum
• Intuitiver Einrichtassistent für schnelle Inbetriebnahme
• Schnelles Ein- und Umrüsten in unter 15 Minuten
• Einfache Werkstückbereitstellung über Paletten
• Keine Programmierkenntnisse erforderlich
• Modular erweiterbar für zukünftige Anforderungen

Technische Daten
Maschinentypen: S31 und S33 (Spitzenweiten 650 mm und 1000 mm)
Teilspektrum: Wellen- und Futterteile
Autonomie: 5 Paletten (abhängig von Teilgröße)
Werkstückabmessungen: Futterteile L bis 100 mm / Wellenteile L bis 650 mm; Futterteile Ø bis 260 mm / Wellenteile Ø bis 100 mm
Greifdurchmesser Wellenteile: min Ø 6 mm / max Ø 100 mm
Greifdurchmesser Futterteile: min Ø 6 mm / max Ø 260 mm
Teilgewicht: max 5 kg (Wechselbetrieb) / max 15 kg (Einzelgreifer)
Werkstückwechselzeit: 10–12 s (Wechselbetrieb); 18 s (Einzel-Futtergreifer); Wiederbereitstellungszeit 7 s
Steuerung: Bedienung über Siemens 9" Bildschirm mit intuitiver Benutzeroberfläche
Aufbau und Ausstattung: Grundgestell mit Umhausung und Einstelltür; Portalbalken mit einfachem oder doppeltem Greifer; Paletten-/Förderband und SPC/NIO-Ausgang
Aufstellfläche ca.: Breite 2650 mm, Länge 1600 mm
Schnittstelle: STUDER B3 Profinet Laderschnittstelle
Standard Greiffingersätze für Wellenteile: Ø 6–18 mm; Ø 15–30 mm; Ø 29–45 mm; Ø 45–60 mm; Ø 60–80 mm; Ø 80–90 mm; Ø 90–100 mm

Charakteristiken / Spezifikationen

• Produkt: uniLoad
• Kompatible Maschinentypen: S31, S33 (Spitzenweiten 650 mm, 1000 mm)
• Teilespektrum: Wellen- und Futterteile
• Max. Teilelänge (Welle): 650 mm; Max. Teilelänge (Futter): 100 mm
• Max. Teiledurchmesser: Futter Ø 260 mm / Welle Ø 100 mm
• Greifdurchmesserbereiche: Ø 6–100 mm (Wellen), Ø 6–260 mm (Futter)
• Teilgewicht: bis 5 kg (Wechselbetrieb), bis 15 kg (Einzelbetrieb)
• Autonomie: 5 Paletten (abhängig von Teilgröße)
• Werkstückwechselzeit: 10–12 s (Wechselbetrieb), 18 s (Einzel-Futtergreifer)
• Steuerung: Siemens 9" Bildschirm, intuitive Benutzeroberfläche
• Schnittstelle: STUDER B3 Profinet Laderschnittstelle
• Aufstellfläche: ca. B 2650 mm x L 1600 mm
• Aufbau: Grundgestell mit Umhausung und Einstelltür; Portalbalken (einfach/doppelt); Palettenzuführung
• Standard Greifdurchmesser für Wellen: 6–100 mm (Satzweise)
