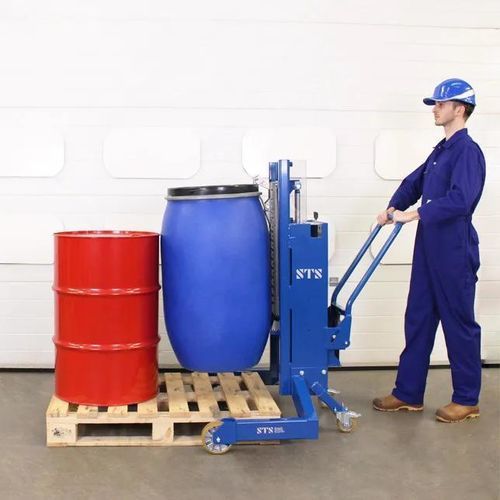

Manueller Fassheber DTP03-R500

handbetriebenhydraulisch gesteuertmit Haken

Übersicht
Dieser manuelle Fassheber (Modell DTP03-R500) wurde entwickelt, um schwere Fässer von Euro-Paletten anzuheben, den schmalen 800 mm-Endbereich einer Palette zu überfahren, ein Fass zu heben und zu transportieren. Das Gerät verfügt über einen universellen, verstellbaren Fassgreifer und eine manuell betriebene Hydraulikpumpe für zuverlässiges, kontrolliertes Heben und Senken. Typisch kompatible Fassarten: Stahl-, Kunststoff- und Wellpappefässer (inkl. MAUSER-Fässer).

Hauptmerkmale

• Überfahrbare Gabelbeine (Straddle legs) zum Umfahren des schmalen 800 mm Endes einer Euro-Palette, ermöglichen sicheres Entnehmen von Fässern von der Palette.
• Universeller, höhenverstellbarer Fassgreifer aus Edelstahl zur Anpassung an verschiedene Fasslippen.
• Manuelles Hydraulik-Hebesystem: 17cc Handpumpe von hoher Qualität mit manuell bedientem Absenkventil für sanftes, kontrolliertes Absenken.
• Bedienerfreundlich, benötigt minimale Einweisung; geringer Kraftaufwand (<10 kg angegeben).
• Geeignet für ein breites Spektrum an Fassgrößen (50–220 L) und -materialien (Stahl, Kunststoff, Wellpappe).
• Optionales, zertifiziertes ATEX-Ex-Modell für den Einsatz in explosionsgefährdeten Gas-/Staubzonen (Zonen 1, 2, 21, 22).

Leistung & Hinweise zur Anwendung
Der Heber kann das 800 mm-Seitenende einer Euro-Palette überfahren und Fässer mit der Absenkhand zu Boden oder auf einen Fassroller absenken. Der universelle Greifer ist einstellbar für unterschiedliche Fasslippen und Positionen und passt somit für Stahl-, Kunststoff- und Wellpappefässer. Die manuelle Hydraulikpumpe vereinfacht die Bedienung und gewährleistet verlässliche Leistung.

Upgrades & Optionen

• ATEX-zertifiziertes Modell für Gefahrenbereiche (stellt elektrische Erdungskontinuität sicher; geeignet für Zonen 1, 2, 21, 22).
• Integriertes Wägesystem mit Wägezelle (wiederaufladbar, batteriebetrieben) mit Wägegenauigkeit ±0,1 kg.
• Elektrisch-hydraulische Huboption per Druckknopf (batteriebetrieben) für höheren Durchsatz und reduziertes manuelles Pumpen.
• Option in 304er Edelstahl für Reinräume (Lebensmittel, Pharma) mit geschützten Hydraulikzylindern und Pumpe.
• Alternative Beinabmessungen zur Anpassung an kundenspezifische Anlagen- oder Maschinenintegration.
• Spezielle Aufnahmen und Adapter für ungewöhnliche Fassarten (z. B. Schraubverschlussfässer) und Varianten mit erhöhter Hubhöhe für höheres Be- und Entladen.

Spezifikation (Tabellenansicht)
Zulässige Nutzlast (SWL) : 350 kg
Bein-Design : Überfahrbare Gabelbeine zum Umfahren des schmalen 800 mm Endes einer Euro-Palette
Palettenzugang : Konzipiert zum Heben von Fässern vom Boden oder von Euro-Paletten
Fasskompatibilität : Stahl-, Kunststoff- und Wellpappefässer, 50–220 l (inkl. MAUSER-Fässer)
Fassgreifer : Verstellbarer Greifer für verschiedene Fasslippen; höhenverstellbar
Hubweg : 500 mm
Freiraum unter dem Fass : 420 mm
Hebesystem : Hydraulische 17cc Handpumpe mit Absenkventil
Schutz : Splittersicheres klares Polycarbonat (Standard) / Antistatisches Polycarbonat (ATEX-Modelle)
Metallvorbereitung : Strahlgestrahlter Baustahl; vibrationspolierte Edelstahlteile
Oberflächenfinish : Grundierung und polyesterpulverbeschichteter Baustahl; Edelstahl feinbearbeitet
Einheitsfarbe : RAL 5010 (blau)
Vorderradtyp/-material : Fest 160 mm, Präzisionslager; Aluminiumkern, Polyurethan-Bereifung
Hinterradtyp/-material : Gebremste Lenkrollen 100 mm, Präzisionslager; Aluminiumkern, Polyurethan-Bereifung
Konformität : CE / UKCA (Standard); ATEX / UKEX verfügbar für Ex-Versionen (Zonen 1,2,21,22)

Technische Daten

• Modell: DTP03-R500
• Zulässige Nutzlast (SWL): 350 kg
• Akzeptierte Fassgrößen: 50 – 220 L (inkl. MAUSER-Fässer)
• Hubweg: 500 mm
• Freiraum unter dem Fass: 420 mm
• Hydrauliksystem: 17cc Handpumpe mit Absenkventil
• Typisch erforderliche Betätigungskraft: <10 kg
• Bein-Design: Überfahrbare Gabelbeine passend für 800 mm Euro-Palettenende
• Fassgreifer: Verstellbar für verschiedene Lippen; höhenverstellbar
• Räder: Vorn fest 160 mm (Aluminiumkern, Polyurethan-Bereifung); Hinten gebremste Lenkrollen 100 mm (Aluminiumkern, Polyurethan-Bereifung)
• Materialien & Finish: Strahlgestrahlter Baustahl mit Grundierung und Polyesterpulverbeschichtung; Edelstahloptionen (304)
• Schutzoptionen: Splittersicheres Polycarbonat standard; antistatisches Polycarbonat für ATEX
• Farbe: RAL 5010 (blau) Standard
• Konformität: CE / UKCA; ATEX / UKEX verfügbar (Zonen 1,2,21,22)
