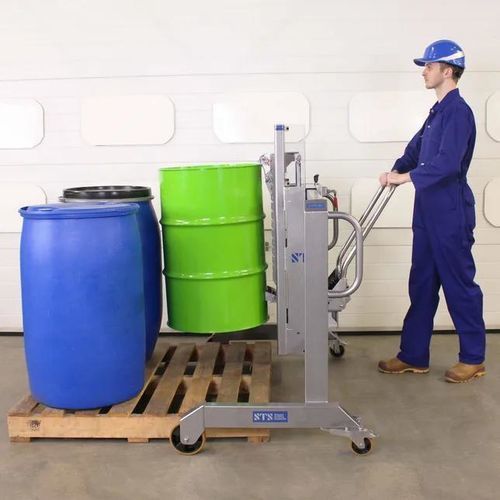

Hybrid-Fassheber DTP04-R500-1250-SS

batteriebetriebenmanuellQuer

Produktübersicht
Dieser seitlich verschiebbare Trommelentlader aus Edelstahl ermöglicht das Entnehmen von Trommeln an einer Seite einer Palette. Das Überpalettendesign erlaubt eine reibungslose Bewegung des Lifterkörpers über Standardpaletten und ist für pharmazeutische und Lebensmittelproduktionsumgebungen geeignet, in denen Korrosionsbeständigkeit und Hygiene erforderlich sind.

Hauptmerkmale

• Universeller Trommelfang: verstellbar für Stahl-, Kunststoff‑ und Wellpappe‑Trommeln
• Seitenschieber‑Hebekörper: gleitender Mechanismus mit geringer Reibung, Präzisionslager und arretierbare Positionen
• Vertikale Höhenverstellung: mehrere Montagepositionen für unterschiedliche Trommelhöhen
• Manuelle Hydraulikpumpe: im Vereinigten Königreich gefertigtes Aggregat mit dichtem Schutzgehäuse und Präzisionsabsenkventil (17 cc)
• ATEX‑Option: zertifizierte Modelle für Zonen 1, 2, 21 und 22 mit Erdungskontinuität

Funktionsdetails
Kompatibel mit vielen Trommeltypen
Aus hochwertigem Edelstahl gefertigt, lässt sich der universelle Trommelgriff an Stahl‑Open‑Top‑ und Tight‑Head‑Trommeln, L‑Ring‑ und MAUSER‑Kunststofftrommeln sowie Wellpappetrommeln anpassen. Kompatible Größen: 50–220 L.

Seitenschieber‑Hebekörper
Vierzehn Präzisionslager sorgen für einen seitlichen, reibungsarmen Lauf und eine genaue Positionierung auf Paletten oder in beengten Arbeitsbereichen. Der Hebebereich kann mit einer handbetätigten Klemmschelle festgestellt werden. Geeignete Trommelhöhen: 380–1000 mm.

Vertikale Höhenverstellung
Der vordere Rahmen bietet mehrere Montagepositionen. Um den Trommelfang neu zu positionieren, entfernen Sie den Sicherungsstift, stellen die gewünschte Höhe ein und setzen den Stift wieder ein.

Manuelle Hydraulikpumpe
Die Einheit ist mit einer im Vereinigten Königreich hergestellten Hydraulikpumpe ausgestattet, die Öl zu einem nickel‑ und verchromten Stahlhubkolben liefert. Die Pumpe ist in einem dicht verschlossenen Gehäuse untergebracht, um Verschmutzung zu vermeiden. Bediener heben den Trommelträger über den hinteren Griff und senken ihn mit einem Präzisionsventil. Pumpenverdrängung: 17 cc.

ATEX‑zertifizierte Modelle
Für explosionsgefährdete Atmosphären erhältlich; ATEX‑Versionen werden mit Konformitätserklärung und Lastprüfbescheinigung geliefert und gewährleisten elektrische Kontinuität zur Erdung.

Upgrades und Optionen

• Elektrisch‑hydraulisches Upgrade (Taster) — batteriegespeist für höhere Durchsatzleistung
• Integriertes Wägesystem — wiederaufladbar, Genauigkeit +/- 0,1 kg, Null‑ und Tarifunktionen
• ATEX‑Spezifikation für Zonen 1, 2, 21 und 22
• Alternative Palettenquerspannweiten: 850 mm, 1050 mm, 1250 mm
• Erhöhte Hubhöhe (längerer Hebekörper/Hubkolben) für erhöhte Plattformen oder Auffangwannen
• Spezialaufnahmen für nicht standardmäßige Trommeltypen

Dokumente
Technische Spezifikation, Bedienungsanleitung und Trommel‑Eignungsdokumentation sind auf Anfrage erhältlich.

Technische Daten

• Modellname: Stainless Steel Side-Shift Drum Unloader
• Sichere Tragfähigkeit (SWL): 350 kg
• Hubweg (Hubfreiraum): 500 mm (Alternative: 420 mm)
• Trommelkompatibilität: 50–220 Liter; Stahl Open‑Top; Stahl Tight‑Head; L‑Ring Kunststoff; MAUSER Kunststoff; Wellpappe
• Paletten‑Durchschlupf‑Optionen: 1250 mm (Standard für 1200 mm Paletten); 1050 mm; 850 mm
• Freiraum unter dem Hebekörper: 170 mm
• Drehkreis: 1765 mm
• Eigengewicht: 128 kg
• Verdrängung Handhydraulikpumpe: 17 cc
• Genauigkeit Wägesystem (optional): +/- 0,1 kg
• ATEX: verfügbar für Zonen 1, 2, 21 und 22
