Batteriebetriebener Stapler STP08-FAC01-HDLC-Ex

elektrohydraulischhydraulischmanuell

Übersicht

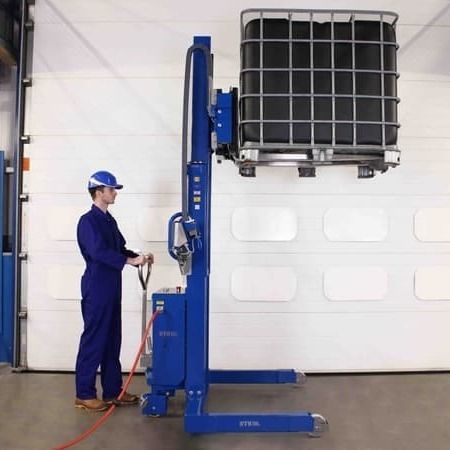

Der teleskopische Fußgängerhubwagen STP08-FAC01-HDLC-Ex ATEX / UKEX ist für zonierte explosionsgefährdete Bereiche konzipiert, in denen die Hubhöhe maximiert werden muss. Geeignet für Paletten und IBC, bietet er eine teleskopische Hubhöhe bis 2740 mm (+/- 30 mm bis Gabelspitze) und ist mit einer integrierten ATEX-Wägezelle (Genauigkeit +/- 1,25 kg) lieferbar. Zertifiziert für Gas- und Staubzonen 1, 2, 21 und 22.

Wesentliche Produkteigenschaften

• Konformes pneumatisch-hydraulisches Hebesystem - Luftbetriebene pneumatisch-hydraulische Pumpe (steckbare Druckluftleitung) versorgt das Hebesystem für motorische Hub-/Senkvorgänge. Obligatorische Sicherheitskomponenten (Notausschalter, Sperrventile) sorgen dafür, dass die Gabeln bei Trennung der Druckluft verriegelt bleiben. Das pneumatische 'Ex' System erfordert weniger Wartung als ein gleichwertiger elektrischer ATEX/UKEX Gabelstapler.
• ATEX-Zertifizierung für Gas- und Staubzonen - Lieferung gemäß ATEX / UKEX mit Herstellererklärung zur Konformität und Maßnahmen zur elektrischen Kontinuität/Erden für den Umgang mit brennbaren Stoffen.
• ATEX-Wägezelle - Robust ausgelegter zonierter Wägezellenwagen zur Gewichtsmessung von Paletten oder IBC beim Anheben. ATEX-Display an der Kopfmontage mit Null- und Tarafunktion. Genauigkeit: +/- 1,25 kg.
• Edelstahlummantelte Gabeln - 1200 mm Gabeln mit Edelstahlummantelung zur Reduktion von Funkenbildung bei Bodenkontakt; Breite verstellbar.
• Warmgewalzte Hubkanäle - Warmgewalzte Hubkanäle für Stabilität bis 2765 mm; geprüft und CE / UKCA gekennzeichnet.
• Lenkbare Hinterradlenkung - Ackermann-Hinterradlenkung, Räder mit geringem Rollwiderstand und Feststellbremse. Kundenspezifische Bein-Konfigurationen und CAD-Zeichnungen verfügbar.

Optionen

• Elektro-hydraulischer Hub - Für sichere Bereiche kann die pneumatische STP08 in eine elektrische STE08 mit Bordbatterien zur Hydraulikversorgung umgerüstet werden.
• Antriebssystem - Optionaler Fahrantrieb für Langstreckenbewegungen; motorisierte Deichselsteuerung in Batterie- oder pneumatischer Ausführung verfügbar.
• Variable Beinabmessungen - Beinmaße anpassbar für Anlagenintegration; CAD-Zeichnungen auf Anfrage.

Spezifikation
Sichere Traglast (SWL): 1200 kg (Lastschwerpunkt 600 mm)
Funktionen: Motorisches Heben/Senken, manuelles Schieben/Ziehen
Leistung: Luftbetrieben - min 400 L/min, optimal 760 L/min bei 6 bar (13 mm Schlauch)
Bedienelemente: Silikonüberzogene Tasten, Notausschalter
Hubhöhe: Teleskopisch, 2740 mm +/- 30 mm (Gabelspitze)
Wägesystem: ATEX Wägezelle heavy-duty, Genauigkeit +/- 1,25 kg
Gabeln: 1200 mm, mit Edelstahl verkleidet, Breite verstellbar
Konstruktion: Baustahl; sandgestrahlt, grundiert und pulverbeschichtet (RAL 5010)
Schutz: Antistatische, bruchsichere Polycarbonat-Abdeckung
Beinmaße: Innenfahrbreite 1250 mm, Gesamtaußenbreite 1480 mm
Räder: Vorne 150 mm Hart-Nylon (ATEX); Hinten zwei 160 mm Räder, deichselgelenkt, Aluminiumnabe, antistatische PU-Reifen
Geräuschpegel: < 76 dBA
Konformität: CE / UKCA; ATEX / UKEX (Zonen 1, 2, 21, 22)

Technische Daten

• Modell: STP08-FAC01-HDLC-Ex
• SWL: 1200 kg (Lastschwerpunkt 600 mm)
• Teleskophub: 2740 mm +/- 30 mm (Gabelspitze); Referenz bis 2765 mm
• Luftversorgung: Min 400 L/min, optimal 760 L/min bei 6 bar (13 mm flexibler Schlauch)
• Wägegenauigkeit: +/- 1,25 kg
• Gabeln: 1200 mm Edelstahlummantelung
• Oberfläche: RAL 5010 Pulverbeschichtung
• Normen: CE / UKCA; ATEX / UKEX
