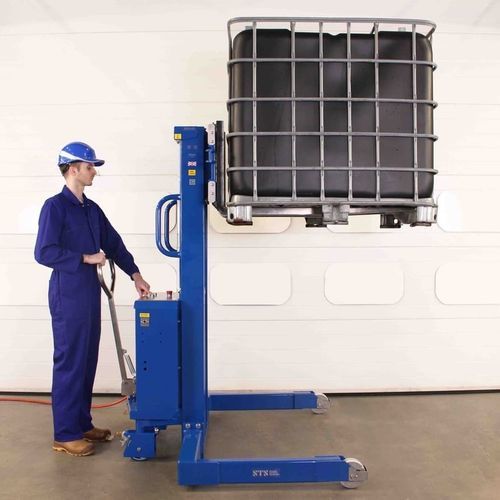

Hydraulischer Stapler STP07-FAC01-1300kg-Ex

pneumatischBegleiterfür Materialumschlag

Produktübersicht
Unser pneumatisch-hydraulischer Fußgängerstapler ist ATEX/UKEX-zertifiziert für den Einsatz in Ex-Zonen 1, 2, 21 und 22. Die Hubfunktionen werden über Druckluft über eine Airline-Verbindung betrieben; an Bord sind keine elektrischen Hubfunktionen erforderlich. Das Gerät gewährleistet elektrische Kontinuität zur Erde und wird mit einer Herstellererklärung zur Konformität geliefert, die die Einhaltung relevanter Richtlinien und Normen dokumentiert.

Hauptmerkmale

• ATEX-zertifiziert für Gas- und Staubzonen (Zone 1, 2, 21, 22)
• Luftbetriebener pneumatisch-hydraulischer Hub—Bediener verbindet das Gerät mit einer Airline, um die Hebefunktionen zu versorgen
• Klasse 2A, mit Edelstahl verkleidete Gabeln zur Reduzierung von Funkenrisiken
• Verstellbare, entlang des Gabelträgers verschiebbare Gabelpositionen zur Anpassung an verschiedene Paletten- oder IBC-Breiten
• Ackermann-Hecklenkung mit Lenkhebel für präzise Richtungssteuerung
• Feststellbremsen und niedrig rollende Radlager
• Konstruiert für einfache Bedienung, geringen Wartungsaufwand und lange Betriebsdauer

ATEX-Konformität und Sicherheit
Für explosionsgefährdete Atmosphären (Gas und Staub) zertifiziert. Elektrische Kontinuität zur Erde ist vorhanden; pneumatisch-hydraulische Schaltkreise enthalten Sicherheitsfunktionen wie Not-Aus und Sperrventile. Bei Trennung der Airline bleiben die Gabeln verriegelt, um die Last zu sichern.

Pneumatische Energieversorgung
Der Bediener verbindet einen Airline-Schlauch, um das Gerät zu betreiben. Empfohlene Luftzufuhr: mindestens 400 L/min bei 6 bar; optimal 760 L/min bei 6 bar. 1/2 Zoll Airline-Anschluss. Das pneumatische System macht Batterien an Bord in ATEX-Anwendungen überflüssig.

Gabeln und Fahrwerk
Gabeln sind mit Edelstahl verkleidet, um Funkenbildung zu reduzieren. Standard-Gabellänge: 1200 mm. Gabeln lassen sich entlang des Fahrwerks verschieben, um Paletten- und IBC-Breiten aufzunehmen (maximale Verstellung bis 800 mm).

Lenkung und Mobilität
Ackermann-Hecklenkung bietet präzise Richtungssteuerung beim Heben. Die Hinterräder verwenden Präzisionslager für niedrigen Rollwiderstand und Feststellbremsen halten den Stapler stationär. Kundenspezifische Bein-/Auslegerkonfigurationen sind erhältlich, um große Behälter oder Tanks zu überspannen.

Erweiterungen

• Teleskophub (Doppelmastchassis): erhöhte Hubhöhe (z. B. 2740 mm) bei reduzierter Kapazität (z. B. ~1200 kg)
• Integriertes ATEX-Wägezellensystem: Genauigkeit ca. ±1,25 kg; Anzeige mit austauschbarem Akku zur Ladung in einem sicheren Bereich
• Pneumatisch angetriebene Fahroption: erfordert kontinuierliche Airline-Verbindung; Decken-Airline-Systeme verfügbar
• Maßgeschneiderte Bein-/Auslegerabmessungen: geliefert zur Anpassung an Hindernisse oder Integrationsanforderungen; PDF-Zeichnungen vor Fertigung
• Elektro-hydraulische Variante (nicht ATEX): Batteriebetriebene Option nur für den Einsatz in sicheren Bereichen

Spezifikation

• Modellbezeichnung: STP07-FAC01 (ATEX Fußgängerstapler)
• Tragfähigkeit (SWL): 1300 kg bei 600 mm Lastmitte
• Hubhöhe: 1480 mm (Standard)
• Gabellänge: 1200 mm
• Gabelklasse/-oberfläche: Klasse 2A, mit Edelstahl verkleidet
• Stützweiten / Auslegerbreiten: Innen 1250 mm | Außen 1480 mm
• Max. Gabelbreitenverstellung: verschiebbare Gabeln bis 800 mm
• Raddurchmesser hinten: 160 mm
• Luftversorgung: min. 400 L/min bei 6 bar; optimal 760 L/min bei 6 bar; 1/2 Zoll Airline-Anschluss
