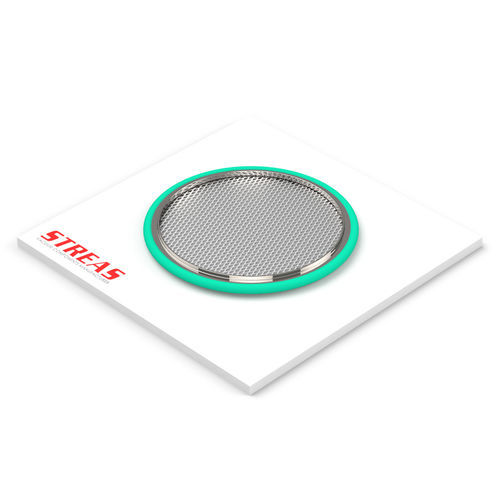

Zentrierscheibe ACRM series

Zentrierring für Flansche mit Metallgewebe und O‑Ring, ausgelegt für ISO‑Anschlüsse (ISO‑K, ISO‑F, ISO‑Q). Sorgt für das Zentrieren der Flansche, die Abdichtung mittels O‑Ring und die Filtration durch das Metallgewebe.

Verfügbare Artikel

• ACRM63ISO-4/4/FKM — Materialien: AISI 304 und FKM (Viton); Oberfläche: Natur; DN: 63; A: 70 mm (2.756 in); B: 3,9 mm (0.154 in); Verfügbarkeit: Hoch
• ACRM80ISO-4/4/FKM — Materialien: AISI 304 und FKM (Viton); Oberfläche: Natur; DN: 80; A: 83 mm (3.268 in); B: 3,9 mm (0.154 in); Verfügbarkeit: Mittel
• ACRM100ISO-4/4/FKM — Materialien: AISI 304 und FKM (Viton); Oberfläche: Natur; DN: 100; A: 102 mm (4.016 in); B: 3,9 mm (0.154 in); Verfügbarkeit: Hoch
• ACRM160ISO-4/4/FKM — Materialien: AISI 304 und FKM (Viton); Oberfläche: Natur; DN: 160; A: 153 mm (6.024 in); B: 3,9 mm (0.154 in); Verfügbarkeit: Hoch
• ACRM200ISO-4/4/FKM — Materialien: AISI 304 und FKM (Viton); Oberfläche: Natur; DN: 200; A: 213 mm (8.386 in); B: 3,9 mm (0.154 in); Verfügbarkeit: Niedrig
• ACRM250ISO-4/4/FKM — Materialien: AISI 304 und FKM (Viton); Oberfläche: Natur; DN: 250; A: 261 mm (10.276 in); B: 3,9 mm (0.154 in); Verfügbarkeit: Niedrig

Eigenschaften / technische Daten

• Zusammensetzung: Innenring, Dichtung und Metallgewebe
• Materialien: Ring und Gewebe aus AISI 304; Dichtungen verfügbar in Fluorelastomer (FKM, Viton)
• Kompatible Leitungen: ISO‑K, ISO‑F, ISO‑Q
• Leitungstyp: ISO
• Produkttyp: Dichtelement (sealing element)
• Oberfläche: Natur
• Funktionen: Zentrierung der Flansche, O‑Ring‑Auflage für Abdichtung, Filtration durch Metallgewebe
