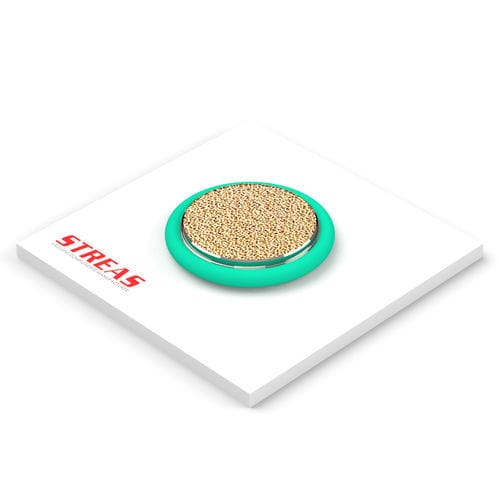

Zentrierscheibe ACFS series

Zentrierring mit gesintertem Filter, ausgelegt für KF‑Verbindungen, gewährleistet das Zentrieren der Flansche und die Dichtigkeit mittels O‑Ring. Das Bauteil eignet sich für industrielle Anwendungen dank seiner Beständigkeit gegenüber Korrosion und hohen Temperaturen.

Verfügbare Artikel

• ACFS10KF-4/FKM/B — DN 10: A = 12 mm (0.472 in); B = 3,9 mm (0.154 in)
• ACFS16KF-4/FKM/B — DN 16: A = 17 mm (0.669 in); B = 3,9 mm (0.154 in)
• ACFS25KF-4/FKM/B — DN 25: A = 26 mm (1.024 in); B = 3,9 mm (0.154 in)
• ACFS40KF-4/FKM/B — DN 40: A = 41 mm (1.614 in); B = 3,9 mm (0.154 in)
• ACFS50KF-4/FKM/B — DN 50: A = 52 mm (2.047 in); B = 3,9 mm (0.154 in)

Ausführliche Beschreibung
Dichtelement, bestehend aus einem Ring aus AISI 304, einem gesinterten Bronze­filter und einer Dichtung aus Fluorkautschuk (FKM). Der Ring gewährleistet das Zentrieren der Flansche und dient als Aufnahme für den O‑Ring, der die Dichtung sicherstellt. Gesinterte Bronze­filter besitzen eine hohe Partikel­rückhaltefähigkeit, lassen sich leicht reinigen und mehrfach wiederverwenden. Sie sind korrosions- und hitzebeständig und damit ideal für industrielle Anwendungen.

Merkmale / Technische Spezifikationen

• Baureihe: KF
• Produkttyp: Dichtungen (sealing)
• Materialien: Ring AISI 304; gesinterter Bronzefilter; Dichtung in FKM (Viton)
• Oberfläche: Natur
• Funktion: Zentrierung der Flansche und Aufnahme für O‑Ring zur Sicherstellung der Dichtung
• Eigenschaften des Filters: hohe Partikelrückhaltefähigkeit, leicht reinigbar und wiederverwendbar
• Beständigkeiten: resistente gegen Korrosion und hohe Temperaturen
