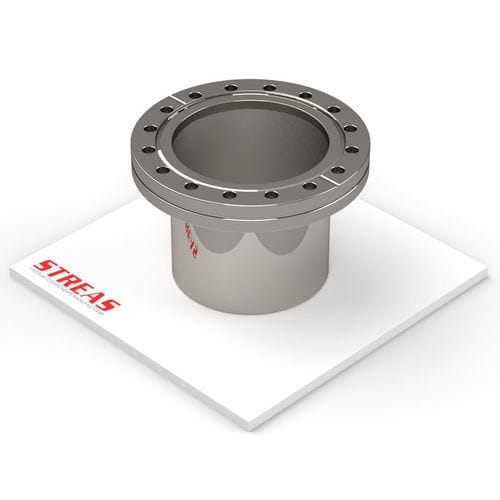

Flansch zum Rohrschweißen FGT series

für RohreEdelstahlrotierend

Beschreibung
Auf ein Rohr geschweißter Flansch mit einem gelochten Teil, das sich relativ zum am Rohr befestigten Zapfen drehen kann, was die Montage und Installation erleichtert; das Anziehen erfolgt mit Schrauben. Verfügbar in AISI 304.

Verfügbare Artikel

• Code: FGT16CF-F-18-35-4 — DN: 16 — A: 34 mm (1.339 in) — B: 27 mm (1.063 in) — C: 35 mm (1.378 in) — D: 18 mm (0.709 in)
• Code: FGT25CF-F-25_4-50-4 — DN: 25 — A: 54 mm (2.126 in) — B: 41,3 mm (1.626 in) — C: 50 mm (1.969 in) — D: 25,4 mm (1 in)
• Code: FGT38CF-F-38-60-4 — DN: 38 — A: 70 mm (2.756 in) — B: 58,7 mm (2.311 in) — C: 60 mm (2.362 in) — D: 38 mm (1.496 in)
• Code: FGT38CF-F-42_4-60-4 — DN: 38 — A: 70 mm (2.756 in) — B: 58,7 mm (2.311 in) — C: 60 mm (2.362 in) — D: 42,4 mm (1.669 in)
• Code: FGT38CF-F-44_5-60-4 — DN: 38 — A: 70 mm (2.756 in) — B: 58,7 mm (2.311 in) — C: 60 mm (2.362 in) — D: 44,5 mm (1.752 in)
• Code: FGT50CF-F-50_8-80-4 — DN: 50 — A: 85 mm (3.346 in) — B: 72,4 mm (2.85 in) — C: 80 mm (3.15 in) — D: 50,8 mm (2 in)
• Code: FGT63CF-F-70-90-4 — DN: 63 — A: 113 mm (4.449 in) — B: 92,2 mm (3.63 in) — C: 90 mm (3.543 in) — D: 70 mm (2.756 in)
• Code: FGT75CF-F-76-90-4 — DN: 75 — A: 117 mm (4.606 in) — B: 102,4 mm (4.031 in) — C: 90 mm (3.543 in) — D: 76 mm (2.992 in)
• Code: FGT100CF-F-104-100-4 — DN: 100 — A: 152 mm (5.984 in) — B: 130,3 mm (5.13 in) — C: 100 mm (3.937 in) — D: 104 mm (4.094 in)
• Code: FGT125CF-F-129-100-4 — DN: 125 — A: 171,5 mm (6.752 in) — B: 151,6 mm (5.969 in) — C: 100 mm (3.937 in) — D: 129 mm (5.079 in)
• Code: FGT150CF-F-154-120-4 — DN: 150 — A: 202 mm (7.953 in) — B: 181 mm (7.126 in) — C: 120 mm (4.724 in) — D: 154 mm (6.063 in)
• Code: FGT200CF-F-204-120-4 — DN: 200 — A: 253 mm (9.961 in) — B: 231,8 mm (9.126 in) — C: 120 mm (4.724 in) — D: 204 mm (8.031 in)
• Code: FGT250CF-F-254-150-4 — DN: 250 — A: 306 mm (12.047 in) — B: 284 mm (11.181 in) — C: 150 mm (5.906 in) — D: 254 mm (10 in)
• Code: FGT275CF-F-273-150-4 — DN: 275 — A: 336 mm (13.228 in) — B: 306,3 mm (12.059 in) — C: 150 mm (5.906 in) — D: 273 mm (10.748 in)
• Code: FGT295CF-F-306-200-4 — DN: 295 — A: 355,6 mm (14 in) — B: 325,4 mm (12.811 in) — C: 200 mm (7.874 in) — D: 306 mm (12.047 in)
• Code: FGT300CF-F-306-200-4 — DN: 300 — A: 368 mm (14.488 in) — B: 338,1 mm (13.311 in) — C: 200 mm (7.874 in) — D: 306 mm (12.047 in)
• Code: FGT350CF-F-356-200-4 — DN: 350 — A: 419,1 mm (16.5 in) — B: 388,8 mm (15.307 in) — C: 200 mm (7.874 in) — D: 356 mm (14.016 in)

Merkmale / Technische Daten

• Serie: CF
• Leitungsart: CF
• Produktfamilie: Flansche
• Verfügbares Material: AISI 304
• Oberfläche: außen mechanisch poliert, innen roh
• Funktion: auf Rohr geschweißter Flansch mit drehbarem gelochtem Teil für Montage und Verschraubung
• Varianten: mehrere Größen verfügbar (DN 16 → DN 350) mit den Abmessungen A, B, C, D für jeden Artikelcode
• Technische Dokumentation verfügbar (Produktblatt und technische Datenblatt im PDF)
