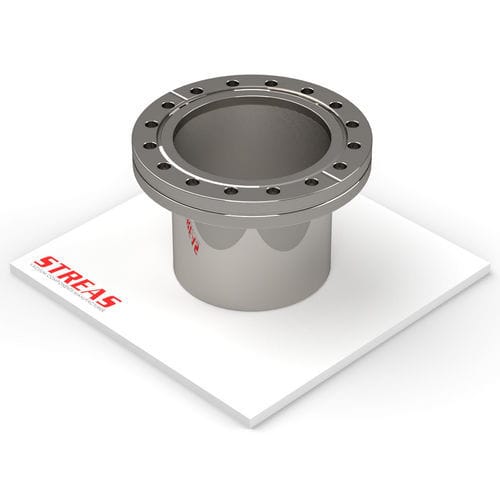

Flansch zum Rohrschweißen FGT series

RohrEdelstahlgeschweißt

Beschreibung: Am Rohr verschweißter Flansch: der gelochte Teil kann sich gegenüber dem am Rohr sitzenden Zapfen drehen und ermöglicht so einfache Montage und Handhabung. Die Klemmung erfolgt mittels Schrauben. Verfügbar in AISI 304.

Verfügbare Artikel (vollständige Tabelle):

• Code: FGT16CF-18-35-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 16 — A: 34 mm (1.339 inch) — B: 27 mm (1.063 inch) — C: 35 mm (1.378 inch) — D: 18 mm (0.709 inch) — E: - — F: -
• Code: FGT25CF-25_4-50-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 25 — A: 54 mm (2.126 inch) — B: 41,3 mm (1.626 inch) — C: 50 mm (1.969 inch) — D: 25,4 mm (1 inch) — E: - — F: -
• Code: FGT38CF-38-60-4 — Verfügbarkeit: Mittlere Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 38 — A: 70 mm (2.756 inch) — B: 58,7 mm (2.311 inch) — C: 60 mm (2.362 inch) — D: 38 mm (1.496 inch) — E: - — F: -
• Code: FGT38CF-42_4-60-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 38 — A: 70 mm (2.756 inch) — B: 58,7 mm (2.311 inch) — C: 60 mm (2.362 inch) — D: 42,4 mm (1.669 inch) — E: - — F: -
• Code: FGT38CF-44_5-60-4 — Verfügbarkeit: Mittlere Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 38 — A: 70 mm (2.756 inch) — B: 58,7 mm (2.311 inch) — C: 60 mm (2.362 inch) — D: 44,5 mm (1.752 inch) — E: - — F: -
• Code: FGT50CF-50_8-80-4 — Verfügbarkeit: Mittlere Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 50 — A: 85 mm (3.346 inch) — B: 72,4 mm (2.85 inch) — C: 80 mm (3.15 inch) — D: 50,8 mm (2 inch) — E: - — F: -
• Code: FGT63CF-70-90-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 63 — A: 113 mm (4.449 inch) — B: 92,2 mm (3.63 inch) — C: 90 mm (3.543 inch) — D: 70 mm (2.756 inch) — E: - — F: -
• Code: FGT75CF-76-90-4 — Verfügbarkeit: Geringe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 75 — A: 117 mm (4.606 inch) — B: 102,4 mm (4.031 inch) — C: 90 mm (3.543 inch) — D: 76 mm (2.992 inch) — E: - — F: -
• Code: FGT100CF-104-100-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 100 — A: 152 mm (5.984 inch) — B: 130,3 mm (5.13 inch) — C: 100 mm (3.937 inch) — D: 104 mm (4.094 inch) — E: - — F: -
• Code: FGT125CF-129-100-4 — Verfügbarkeit: Geringe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 125 — A: 171,5 mm (6.752 inch) — B: 151,6 mm (5.969 inch) — C: 100 mm (3.937 inch) — D: 129 mm (5.079 inch) — E: - — F: -
• Code: FGT150CF-154-120-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 150 — A: 202 mm (7.953 inch) — B: 181 mm (7.126 inch) — C: 120 mm (4.724 inch) — D: 154 mm (6.063 inch) — E: - — F: -
• Code: FGT200CF-204-120-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 200 — A: 253 mm (9.961 inch) — B: 231,8 mm (9.126 inch) — C: 120 mm (4.724 inch) — D: 204 mm (8.031 inch) — E: - — F: -
• Code: FGT250CF-254-150-4 — Verfügbarkeit: Hohe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 250 — A: 306 mm (12.047 inch) — B: 284 mm (11.181 inch) — C: 150 mm (5.906 inch) — D: 254 mm (10 inch) — E: - — F: -
• Code: FGT275CF-273-150-4 — Verfügbarkeit: Geringe Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 275 — A: 336 mm (13.228 inch) — B: 306,3 mm (12.059 inch) — C: 150 mm (5.906 inch) — D: 273 mm (10.748 inch) — E: - — F: -
• Code: FGT300CF-306-200-4 — Verfügbarkeit: Mittlere Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 300 — A: 368 mm (14.488 inch) — B: 338,1 mm (13.311 inch) — C: 200 mm (7.874 inch) — D: 306 mm (12.047 inch) — E: - — F: -
• Code: FGT350CF-356-200-4 — Verfügbarkeit: Mittlere Verfügbarkeit — Material: AISI 304 — Oberfläche: Außen mechanisch poliert und innen roh — DN: 350 — A: 419,1 mm (16.5 inch) — B: 388,8 mm (15.307 inch) — C: 200 mm (7.874 inch) — D: 356 mm (14.016 inch) — E: - — F: -

Eigenschaften / Technische Spezifikationen:

• Linie: CF
• Linientyp: CF
• Produkttyp: Flansche
• Standardmaterial: AISI 304
• Oberfläche: Außen mechanisch poliert und innen roh
• Montage/Verwendung: Flansche am Rohr verschweißt; der gelochte Teil dreht sich gegenüber dem am Rohr sitzenden Zapfen; Klemmung mittels Schrauben
• Technische Unterlagen verfügbar: Produktblatt (PDF) und technische Spezifikation (PDF)
