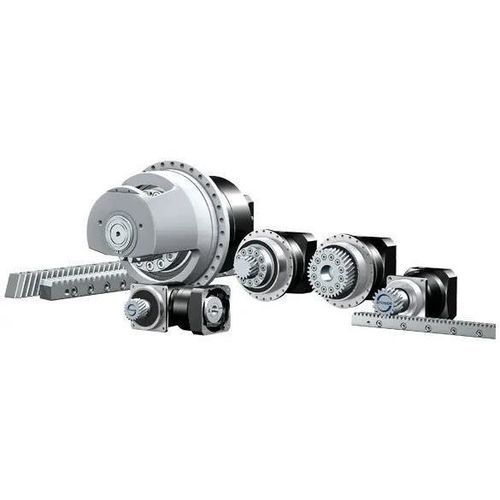

Ritzel-Zahnstangenantrieb Z series

Übersicht
Die STOBER Z‑Serie bietet ein kompaktes, montagefertiges Zahnstangengetriebe‑System für Werkzeugmaschinen, Automation und Robotik. Die Produktfamilie umfasst mehrere Serien (ZS, ZV, ZR, ZTR, ZTRS) und deckt Anwendungen von hoher Flexibilität bis zu maximalen Vorschubkräften und hoher Leistungsdichte ab.

Highlights / Vorteile

• Montagefertige, hochsteife Zahnstangengetriebe in vielen Kombinationen zur Anpassung an Tragfähigkeits‑ und Präzisionsanforderungen.
• Präzisions‑Zahnstangen in Längen 0,5 m, 1 m und 2 m; optionale Doppelbohrbilder zur Erhöhung des Kontaktdrucks und zur Reduzierung der Stiftbedarf.
• Flexible Serienvarianten für unterschiedliche Einsatzzwecke: ZS (Präzisionszahnstangen), ZV (hohe Flexibilität), ZR (hohe Vorschubgeschwindigkeiten), ZTR (hohe Leistung, kompakte Ritzel), ZTRS (hohe Kräfte mit Lagerträger für maximale Leistungsdichte).
• Spielarme, formschlüssige Welle‑Nabe‑Verbindungen verfügbar (Shrink‑Fit und Keilverbindung).
• Vielfältige Montage‑ und Motoradapteroptionen zur Anpassung an Einbau‑ und Motoranschlussanforderungen.

Serienübersicht

• ZS (Zahnstangen): Schrägverzahnt, oberflächgehärtet und geschliffen; Verzahnungsqualität 6; Modulbereich 2–8 mm; Längen: 0,5 m, 1 m, 2 m.
• ZV: Schrägzahnserie mit hoher Flexibilität für Automation und Robotik; Ritzel kann wellenbündig oder mit Wellenbund montiert werden; spielfreie Welle‑Nabe‑Verbindung; kombinierbar mit P, PE, K, KS oder KL Getrieben.
• ZR: Große schrägverzahnte Ritzel mit Schraubenkreis zur Erzielung hoher Vorschubgeschwindigkeiten; Ritzel ohne zusätzliche Flanschmontage für attraktives Preis‑Leistungs‑Verhältnis.
• ZTR: Sehr präzise, leistungsstarke Serie mit kleinen Ritzeldurchmessern und hoher linearer Steifigkeit; Ritzel mit verschweißter Schraubenflansch für einfaches Montieren/Demontieren; ideal für Vorschubachsen, bei denen Lagerträger störend sind (Portalmaschinen, Drehmaschinen, Bearbeitungszentren); kombinierbar mit PH und PHV Serien.
• ZTRS: Entwickelt mit verschraubtem Lagerträger und internen Verstärkungsrippen zur Nutzung des vollen Getriebedrehmoments; optimiert Leistungsdichte und Steifigkeit; ideal für Vorschubachsen von Werkzeugmaschinen, Lasermaschinen und hochdynamischen, präzisen Handlingsystemen; kombinierbar mit PH, PHQ und PHV Serien.

Merkmale (Beispiele)

• Abtriebsritzel: Schrägverzahnung, oberflächgehärtet und geschliffen; Verzahnungsqualität typ. Q5–Q6 je nach Serie.
• Lager: Standard-, axial- oder radialverstärkte Ausführungen verfügbar.
• Montageposition: beliebig (flexible Einbaulage).
• Schmierung & Wartung: Schmierung des Zahnstangen‑/Ritzelbereichs obliegt dem Kunden; empfohlen werden hochwertige synthetische ölbasierte Fette (NLGI Klasse 0). Bestimmte Gehäusevarianten (PH / PE / KL) können mit spezifizierten synthetischen Schmierstoffen lebensgeschmiert sein.
• Lackierung: Standard RAL 9005 (Tiefschwarz).
• Motoradapter: zahlreiche Adapterlösungen (Klemmkupplungsvarianten, Balgenkupplung mit thermischer Kompensation, Steckkupplung mit integriertem Bremse, quadratische Motoradapter für Winkelgetriebe).

Anwendungen

• Portalfräsen
• Horizontale Bearbeitungseinheiten
• Pick-and-place Systeme
• Laserschneiden und Lasermaschinen
• Rohrbiegung und Blechbiegen
• Umsetzungen des 7. Achse
• Vertikale und horizontale Drehtische

Dokumentation & Downloads
Relevante technische Unterlagen und Kataloge sind verfügbar (Produktkataloge, Montageanleitungen, Sicherheits‑ und Betriebsanleitungen) zur Auswahl, Konfiguration und Wartung von Zahnstangengetrieben.

Technische Daten

• Zahnstangen (ZS): Modul 2–8 mm; Verzahnungsqualität 6; max. Vorschubkraftbereich für ZS: ca. 1,3 – 124 kN abhängig von Modul und Konfiguration; Längen: 0,5 m, 1 m, 2 m.
• ZV Serie (repräsentativ): Modul 2–4 mm (ZVP/ZVPE/ZVKS Varianten); Zähnezahl typ. 16–25; Beschleunigungs‑Vorschubkraft ca. 1,7 – 15 kN (serienabhängig); zulässige Vorschubgeschwindigkeit ca. 0,14 – 5,3 m/s; lineare Spielwerte beispielhaft: 8 – 44 µm für einige Varianten.
• ZR Serie (z. B. ZRPH): Modul 2–4 mm; Zähne 30–40; Beschleunigungs‑Vorschubkraft ca. 3,1 – 16 kN; zul. Vorschubgeschwindigkeit 0,29 – 6,7 m/s; lineares Spiel ca. 10 – 56 µm.
• ZTR Serie (z. B. ZTRPH): Modul 2–6 mm; Zähne 12–32; Beschleunigungs‑Vorschubkraft ca. 6,5 – 67 kN; zul. Vorschubgeschwindigkeit 0,11 – 4,7 m/s; lineares Spiel ca. 4 – 44 µm.
• ZTRS Serie (z. B. ZTRSPH / ZTRSPHV): Modul 3–8 mm je nach Unterserie; Zähne typ. 15–32; Beschleunigungs‑Vorschubkräfte ca. 20 – 79 kN (variabel nach Unterserie); zul. Geschwindigkeiten und Spielwerte abhängig von Konfiguration (z. B. lineares Spiel 8 – 56 µm).
• Typische ZR/ZTR/ZTRS Hochleistungsvarianten (Beispiele): Beschleunigungs-/Spitzen‑Vorschubkräfte bis in die Größenordnung von 124 kN für großmodulige Ausführungen (anwendungsabhängig).
• Abtriebsritzelmontage: wellenbündig oder mit Wellenbund; Ritzel verfügbar mit verschweißter Schraubenflansch oder Schraubenkreis‑Design.
