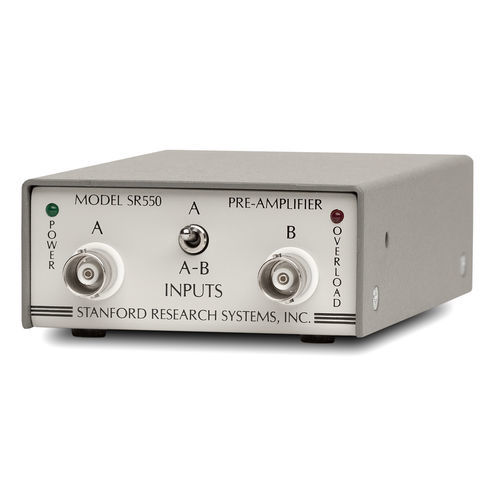

Spannungsverstärker SR550

KapazitanzdifferentialMess

3.6 nV/√Hz Eingangsrauschen FET-Eingang, 100 MΩ Eingangsimpedanz Verstärkung von 1, 2, 5 oder 10 Single-ended und differentielle Eingänge AC-gekoppelter Eingang Stromversorgung durch SRS-Lock-in-Verstärker Hohe Gleichtaktunterdrückung Der Spannungsvorverstärker SR550 ist für den Betrieb mit einem beliebigen SRS-Lock-in-Verstärker ausgelegt. Vorverstärker bieten eine Verstärkung in der Nähe des experimentellen Detektors, bevor das Signal-Rausch-Verhältnis durch Kabelkapazitäten und Einstreuungen dauerhaft verschlechtert wird. Der Vorverstärker minimiert Rauschen und Einstreuungen in den Verbindungsleitungen und verkürzt die Messzeit in rauschbegrenzten Experimenten. Der Spannungsvorverstärker SR550 ist für den Einsatz mit allen SRS Lock-in-Verstärkern konzipiert. Vorverstärker sorgen für eine Verstärkung in der Nähe des experimentellen Detektors, bevor das Signal-Rausch-Verhältnis durch Kabelkapazitäten und Einstreuungen dauerhaft verschlechtert wird. Der Vorverstärker minimiert Rauschen und Einstreuungen in den Verbindungsleitungen und verkürzt die Messzeit in rauschbegrenzten Experimenten. Bei Verwendung mit dem SR510 oder SR530 wird die Verstärkung des Vorverstärkers automatisch so gewählt, dass das Rauschverhalten optimiert wird, ohne die dynamische Reserve zu beeinträchtigen. Bei Verwendung mit einem beliebigen SRS-Lock-in wird die Vorverstärkerverstärkung automatisch auf ihren Maximalwert eingestellt. Die Strom- und Steuersignale werden über ein 9-poliges Kabel (im Lieferumfang enthalten) vom Lock-in übertragen. Der SR550 kann auch unabhängig von den Lock-Ins betrieben werden, indem eine entsprechende Vorspannung (±20 VDC, +5 VDC) angelegt wird.
