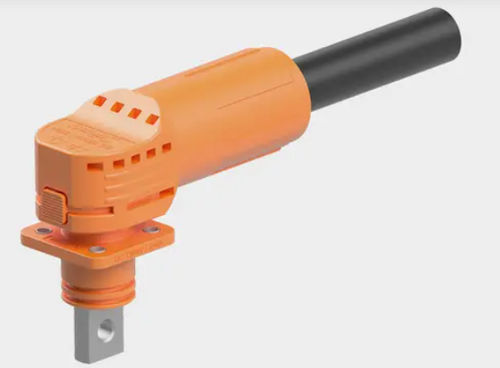

Stromversorgungs-Steckverbinder BCC-Evo

steckbarDCeinpolig

Produktbeschreibung
Die Stäubli BCC-Evo Steckverbinder bieten eine steckbare, hochzuverlässige Verbindung für stationäre Batterie-Energiespeichersysteme (BESS). Mit der bewährten MULTILAM-Kontakttechnologie halten sie dauerhaft niedrige Übergangswiderstände und stabile elektrische Leistung unter realen Betriebsbedingungen, wodurch Energieverluste, lokale Überhitzung und Systemrisiken reduziert werden. Das definierte steckbare Design vereinfacht die Installation, verhindert falsches Stecken und verringert den Montageaufwand, wodurch die Bankability von BESS unterstützt wird.

Höhepunkte

• Niedriger Kontaktwiderstand — vorhersehbare Leistung über die Lebensdauer
• Bewährte MULTILAM-Kontakttechnologie — stabil unter realen Betriebsbedingungen
• Schnelle, fehlerfreie Installation — steckbare, werkzeuglose Ausführung mit Kodierung
• Zertifizierte Leistung — unterstützt Normenkonformität und reduziert Validierungsaufwand

Warum ist Verbindungszuverlässigkeit bei BESS wichtig?
Jeder Anschlusspunkt beeinflusst Systemeffizienz, thermisches Verhalten und Betriebssicherheit. Konventionelle Schraub- oder Kabelverbindungen können sich durch folgende Einflüsse verschlechtern:

• Wärmeausdehnung und -kontraktion
• Vibrationen während des Betriebs
• Umwelteinflüsse wie Feuchtigkeit oder Verschmutzung

Diese Degradation erhöht den Kontaktwiderstand und kann zu Energieverlusten, örtlicher Überhitzung und Sicherheits-/Brandrisiken sowie zu erhöhtem Wartungsaufwand und Ausfallzeiten führen.

Vorteil der MULTILAM-Technologie
Die MULTILAM-Technologie erzeugt mehrere Kontaktpunkte mit gleichmäßigem Druck über die gesamte Schnittstelle, was zu folgenden Effekten führt:

• Dauerhaft niedriger Kontaktwiderstand
• Gleichmäßige Stromverteilung
• Reduzierte thermische Belastung an der Anschlussstelle
• Hohe Toleranz gegenüber Bewegung und Vibration
• Insgesamt gesteigerte Energieeffizienz

Für reale BESS-Umgebungen konzipiert

• Kontinuierliche Lade- und Entladezyklen
• Hohe Strom- und thermische Belastungen
• Strukturelle Toleranzen und mechanische Verschiebungen
• Installationen im Innen- und Außenbereich
• Optimierung der Kosten pro kWh Batteriekapazität

Vereinfachte Installation und Wartung
Der steckbare BCC-Evo ersetzt aufwendige Schraubverbindungen und reduziert Montagezeiten. Die definierte Verbindungs- und Verriegelungsgeometrie sorgt jederzeit für einen zuverlässigen Steckzustand.

• Installationsvorteile: schnelle und sichere Montage (steckbar), verringerter Montageaufwand und -zeit, kein Spezialwerkzeug erforderlich, ausfallsicheres Stecken mit Verpolungsschutz durch Kodierung
• Betriebliche Vorteile: reduzierter Wartungsaufwand, einfacher Servicezugang, geringere Ausfallzeiten

Technische Daten

• Modell: BCC-Evo
• Bemessungsspannung: 1500 V DC
• Bemessungsstrom (ΔT < 45K): 250 A, 300 A, 350 A (künftig 500 A)
• IP-Schutz: IP67 gesteckt / IP2X ungesteckt
• Betriebstemperatur: -40 … +125 °C
• Übergangswiderstand: < 0,1 mΩ
• Kurzschlussfestigkeit: 5000 A / 1 s
• Zertifizierungen: TÜV, UL
• Flammenklasse: UL94-V0
