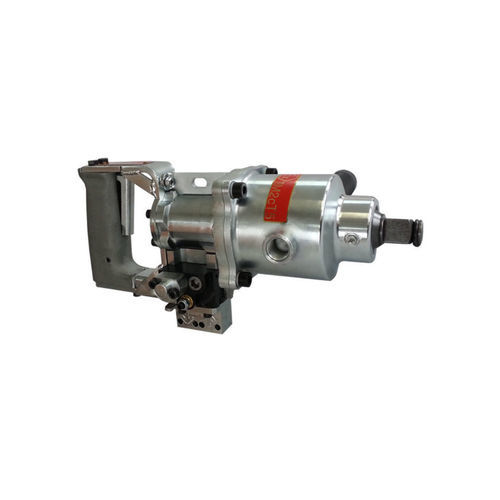

Hydraulischer Schlagschrauber 6 1516 0010

3/4"ATEXfür Hochleistungsanwendungen

Produktübersicht
Universell einsetzbarer hydraulischer Schlagschrauber für geschlossenen Kreislauf, der auch mit HFA-Emulsion betrieben werden kann. Betriebsdruck: 260 bar mit Hydrauliköl, 300 bar mit HFA-Emulsion. Entwickelt für schwere Industrieanwendungen, einschließlich Unterwasser- und untertägiger Einsätze. ATEX-Zertifizierung: IM2ExhIMbT5.

Haupteigenschaften

• Energiequelle: Hydraulik / HFA-Emulsion (min. 0,3 %)
• Betriebsdruck: 180-260 bar (300 bar mit HFA)
• Vierkantantrieb: 3/4 Zoll
• Max. Drehmoment: 1700 Nm
• Betrieb unter Wasser möglich
• Geeignet für untertägigen Bergbau
• ATEX: IM2ExhIMbT5

Technische Daten (Tabelle)
Bestell-Nr.: 6 1516 0010
ATEX-Spezifikation: IM2ExhIMbT5
Energiequelle: Hydraulik / HFA-Emulsion (min. 0,3 %)
Betriebsdruck: 180-260 bar (300 bar mit HFA)
Vierkantantrieb: 3/4 Zoll
Schrauben bis: M30
Volumenstrom: 9,5 l/min
Max. Drehmoment: 1700 Nm
Einstellbares Drehmoment: 350-1700 Nm
Abstand Mitte bis Außenkante: 52,50 mm
Schlagzahl: 1.800 rpm
Breite ohne 2. Griff: 104,00 mm
Hydraulikschlauchanschluss: STECKO-10
Hydraulisches Medium: Hydrauliköl
Hydraulischer Kreis: geschlossener Kreislauf
Ölfiltration: ISO Reinheitsgrad 20/18/13
Öltemperatur: -34 bis +82 °C
Erforderliche Ölviskosität: >13 cSt
Geräuschpegel LpA: 94,5 dB(A)
Geräuschpegel LWA: 103,5 dB(A)
Vibrationswert: 1,1 m/s²
Gewicht: 7,4 kg
Anwendungsbereiche: Energie- und Leitungsbau; Metall- und Stahlbau; Bergbau; Anlagen- und Maschinenbau; Unterwasserarbeiten

Zubehör (Beispiele)
Sechskant-Nüsse, Standardlänge (Bestellbeispiele): 9 1408 0390; 9 1408 0400; 9 1408 0410; 9 1408 0420; 9 1408 0430; 9 1408 0440; 9 1408 0450; 9 1408 0460; 9 1408 0470; 9 1408 0480
Sechskant-Nüsse, extra lang (Beispiele): 9 1408 0510; 9 1408 0520; 9 1408 0530; 9 1408 0540; 9 1408 0550; 9 1408 0560
Sechskant-Nüsse für Inbusschrauben (Beispiele): 9 1424 0540; 9 1424 0550; 9 1424 0660; 9 1424 0670
Verlängerungen (Beispiele): 9 1420 0100; 9 1420 0110; 9 1420 0120
Kardangelenk (Beispiel): 9 1422 0070
Verschiedenes Zubehör (Beispiel): 9 9902 0120 - Multi oil für Reinigung und Schutz

Technische Spezifikationen

• Bestellnummer: 6 1516 0010
• ATEX: IM2ExhIMbT5
• Energiequelle: Hydraulik / HFA-Emulsion (min. 0,3 %)
• Betriebsdruck: 180-260 bar (300 bar mit HFA)
• Vierkantantrieb: 3/4 Zoll
• Max. Drehmoment: 1700 Nm
• Einstellbarer Drehmomentbereich: 350 - 1700 Nm
• Volumenstrom: 9,5 l/min
• Schrauben bis: M30
• Hydraulikschlauchanschluss: STECKO-10
• Hydraulischer Kreis: geschlossener Kreislauf
• Ölfiltration: ISO 20/18/13
• Öltemperaturbereich: -34 °C bis +82 °C
• Erforderliche Viskosität: >13 cSt
• Geräuschpegel: LpA 94,5 dB(A), LWA 103,5 dB(A)
• Vibrationswert: 1,1 m/s²
• Gewicht: 7,4 kg
• Anwendungsbereiche: Energie- und Leitungsbau; Metall- und Stahlbau; Bergbau; Anlagen- und Maschinenbau; Unterwasserarbeiten
