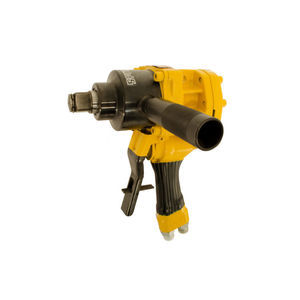

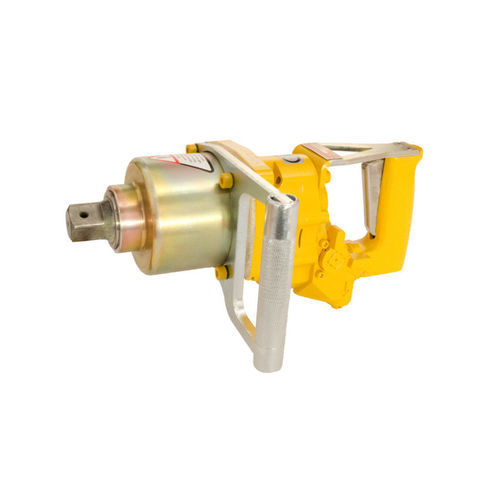

Hydraulischer Schlagschrauber 615200010

1"ATEXfür Hochleistungsanwendungen

Produktbeschreibung
Hydraulischer Schlagschrauber für geschlossenen Kreislauf, auch mit HFA-Emulsion (min. 0,3 %) betreibbar. Betriebsdruck: 180-260 bar (300 bar mit HFA). Entwickelt für anspruchsvolle Industrieeinsätze, einschließlich Unterwasser- und Bergbaueinsätzen; ATEX: IM2ExhIMbT5.

Hauptmerkmale

• Energiequelle: Hydraulik / HFA-Emulsion (min. 0,3 %)
• Betriebsdruck: 180-260 (300 HFA) bar
• Antriebsvierkant: 1"
• Max. Drehmoment: 3400 Nm
• Regulierbares Drehmoment: 550-3400 Nm
• Volumenstrom: 9,5 l/min
• Für Unterwasserbetrieb geeignet
• ATEX: IM2ExhIMbT5

Technische Daten

• Bestellnummer: 6 1517 0010
• ATEX-Kennzeichnung: IM2ExhIMbT5
• Energiequelle: Hydraulik / HFA-Emulsion (min. 0,3 %)
• Betriebsdruck: 180-260 (300 HFA) bar
• Antriebsvierkant: 1"
• Schrauben bis: M39 mm
• Volumenstrom: 9,5 l/min
• Max. Drehmoment: 3400 Nm
• Regulierbares Drehmoment: 550-3400 Nm
• Abstand Mitte/Außenkante: 52,50 mm
• Schlagzahl: 1200 1/min
• Breite ohne 2. Handgriff: 112,00 mm
• Hydraulik-Schlauchanschluss: STECKO-10
• Hydraulikflüssigkeit: Hydrauliköl
• Hydraulik-Kreis: geschlossener Kreislauf
• Ölfiltration: ISO-Reinheitsgrad 20/18/13
• Temperatur des Öles: -34 bis +82 °C
• Viskosität des Öles: >13 cSt
• Schalldruckpegel LpA: 102,0 dB(A)
• Schallleistungspegel LWA: 113,0 dB(A)
• Vibrationswert: 14,0 m/s²
• Gewicht: 9,3 kg
• Einsatzbereiche: Energie- und Rohrleitungsbau; Metallindustrie und Stahlbau; Bergbau; Anlagen- und Maschinenbau; Unterwasserarbeiten

Zubehör
Steckschlüssel-Einsätze, Sechskant, Standard

• 9 1408 0580 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 24 mm — Länge: 55,00 mm — Durchmesser: 42,50 mm
• 9 1408 0590 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 27 mm — Länge: 55,00 mm — Durchmesser: 46,00 mm
• 9 1408 0600 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 30 mm — Länge: 57,00 mm — Durchmesser: 50,00 mm
• 9 1408 0610 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 32 mm — Länge: 57,00 mm — Durchmesser: 52,00 mm
• 9 1408 0620 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 36 mm — Länge: 60,00 mm — Durchmesser: 55,00 mm
• 9 1408 0630 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 41 mm — Länge: 64,00 mm — Durchmesser: 64,00 mm
• 9 1408 0640 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 46 mm — Länge: 69,00 mm — Durchmesser: 70,00 mm
• 9 1408 0650 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 50 mm — Länge: 72,00 mm — Durchmesser: 73,00 mm
• 9 1408 0660 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 55 mm — Länge: 76,00 mm — Durchmesser: 82,00 mm
• 9 1408 0670 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 60 mm — Länge: 82,00 mm — Durchmesser: 86,00 mm
• 9 1408 0680 — Steckschlüssel-Einsatz, sechskant, standard — Antriebsvierkant: 1" — Schlüsselweite SW: 65 mm — Länge: 85,00 mm — Durchmesser: 92,00 mm

Steckschlüssel-Einsätze, Lang

• 9 1408 0690 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 24 mm — Länge: 100,00 mm — Durchmesser: 42,00 mm
• 9 1408 0700 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 27 mm — Länge: 100,00 mm — Durchmesser: 46,00 mm
• 9 1408 0710 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 30 mm — Länge: 100,00 mm — Durchmesser: 50,00 mm
• 9 1408 0720 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 32 mm — Länge: 100,00 mm — Durchmesser: 51,00 mm
• 9 1408 0730 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 36 mm — Länge: 100,00 mm — Durchmesser: 54,00 mm
• 9 1408 0740 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 41 mm — Länge: 100,00 mm — Durchmesser: 63,00 mm
• 9 1408 0750 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 46 mm — Länge: 100,00 mm — Durchmesser: 70,00 mm
• 9 1408 0760 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 50 mm — Länge: 110,00 mm — Durchmesser: 75,00 mm
• 9 1408 0770 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 55 mm — Länge: 112,00 mm — Durchmesser: 80,00 mm
• 9 1408 0780 — Steckschlüssel-Einsatz, sechskant, lang — Antriebsvierkant: 1" — SW: 60 mm — Länge: 114,00 mm — Durchmesser: 85,00 mm

Einsätze mit Halter

• 9 1424 0440 — Einsatz mit Halter für Innensechskantschrauben — Antriebsvierkant: 1" — SW: 17 — Länge: 75,00 mm — Durchmesser: 54,00 mm
• 9 1424 0450 — Einsatz mit Halter für Innensechskantschrauben — Antriebsvierkant: 1" — SW: 19 — Länge: 75,00 mm — Durchmesser: 54,00 mm
• 9 1424 0460 — Einsatz mit Halter für Innensechskantschrauben — Antriebsvierkant: 1" — SW: 22 — Länge: 75,00 mm — Durchmesser: 54,00 mm
• 9 1424 0470 — Einsatz mit Halter für Innensechskantschrauben — Antriebsvierkant: 1" — SW: 24 — Länge: 75,00 mm — Durchmesser: 54,00 mm

Verlängerungen

• 9 1420 0140 — Verlängerung — Antriebsvierkant: 1" — Abtriebsvierkant: 1" — Länge: 175,00 mm — Durchmesser: 54,00 mm
• 9 1420 0150 — Verlängerung — Antriebsvierkant: 1" — Abtriebsvierkant: 1" — Länge: 250,00 mm — Durchmesser: 54,00 mm
• 9 1420 0160 — Verlängerung — Antriebsvierkant: 1" — Abtriebsvierkant: 1" — Länge: 330,00 mm — Durchmesser: 54,00 mm

Kugelgelenke

• 9 1422 090 — Kugelgelenk — Antriebsvierkant: 1" — Abtriebsvierkant: 1" — Länge: 100,00 mm — Durchmesser: 54,00 mm

Sonstiges Zubehör

• 9 9902 0120 — Multifunktionsöl zum Reinigen und Schützen
• Weiteres Zubehör auf Anfrage.
