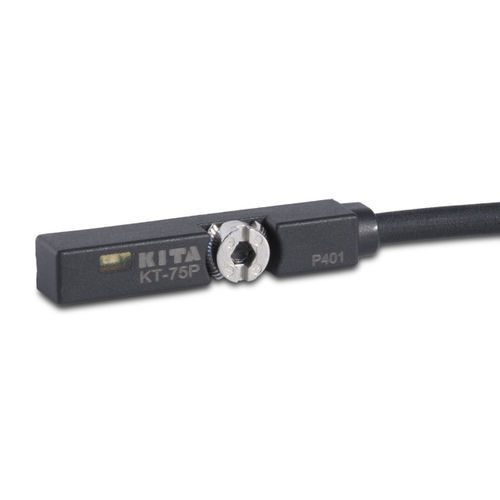

Näherungsschalter für Modulspanner AU570

Magnetrechteckiganalog

Näherungsschalter für schwere pneumatische Serien Kipphebelklemmen - Zubehör Bei den Näherungsschaltern handelt es sich um Sensoren, die das Vorhandensein eines Magnetfeldes erfassen und dieses durch einen elektrischen Impuls melden. Die Werkzeuge der magnetisch-pneumatischen Serie sind mit magnetischen Zylindern ausgestattet, die, da sie mit relativen Näherungsschaltern verbunden sind, während der Arbeit elektrische Steuer- und/oder Kontrollimpulse abgeben. Da sie mit Leuchtdioden ausgestattet sind, arbeiten sie mit einer Mindestspannung von 3 V, und im Falle einer Reihenschaltung beträgt der Spannungsabfall 3 V für jeden. Es ist ratsam, ein möglichst kurzes Anschlusskabel zu verwenden, da dies den Betrieb des Sensors aufgrund der Kapazität des Kabels, die direkt proportional zu seiner Länge ist, beeinträchtigen könnte länge ist. Für ein 10 Meter langes Kabel empfehlen wir zum Beispiel die Reihenschaltung mit einem Induktionssensor, der die Auswirkungen der Kabelkapazität aufhebt. Wir empfehlen, einen ausreichenden Abstand zwischen den elektrischen Kabeln und großen eisenhaltigen Gegenständen zu halten, da dies aufgrund der gegenseitigen Induktion zu Störungen des Sensors führen könnte. die Sensoren sind in der Lage, ein Signal bei einer Geschwindigkeit von 1 m/s zu fühlen. Elektrische Daten DC Spannung 3-110V AC Spannung 3-110 V Stromstärke bei 25° 200 mA Leistung 6 w Einschaltzeit 0,5 mS Trennungszeit 0,1 mS Anschlusspunkt 110 Gauss Abschaltpunkt 60 Gauss Elektrische Lebensdauer (Pulse) 107 Durchgangswiderstand 0,1 Ohm Spannungsabfall ' 3 V Nennarbeitspunkt 25-30 A T Betriebsfrequenz Max. 500 Hz
