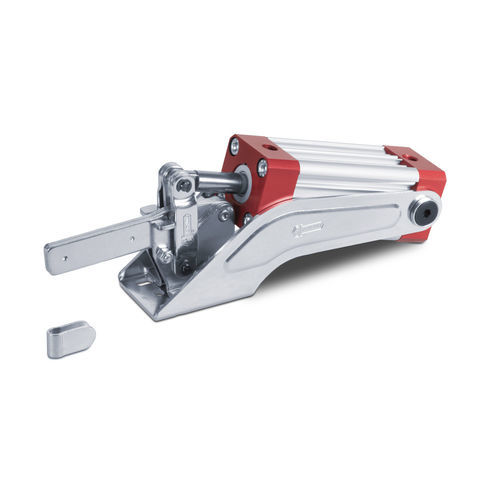

Pneumatischer Schnellspanner EP

horizontalaus verzinktem Stahl

Kippschelle Form EP Kniehebelspanner - Pneumatische Baureihe *** Neu *** Verfügbar in magnetischer Ausführung Basis, Hebel und genietete Drehpunkte: Verzinkter Stahl. Drehzapfen und Buchsen: Gehärteter und geschliffener Stahl. Ausführungen: ì - E: Vollspannhebel und Bolzenhalter, im Lieferumfang enthalten, in der gewünschten Position und im gewünschten Winkel anschweißen. Pneumatischer Zylinder: Aluminium, magnetischer Typ, mit pneumatischer Bremse im hinteren Kopf. Betriebsdruck: 6 bar. Maximale Temperatur: 70°C. Merkmale und Anwendungen: Für den ordnungsgemäßen Betrieb des Zylinders wird eine Filter-Schmiermittel-Reduziereinheit empfohlen. Um eine lange Lebensdauer der mechanischen Teile zu gewährleisten, ist es ratsam, mit geeigneten Durchflussreglern ausgestattet zu sein und die Geschwindigkeit der Bewegungsausführung ausgehend von einer niedrigen Geschwindigkeit und einer allmählichen Erhöhung des Luftstroms zu kalibrieren. Die in der Tabelle angegebenen Werte der Spannkraft Fs wurden bei einem Druck von 6 bar ermittelt. Bei der Montage wird ein Spezialfett zwischen die Kontaktflächen eingebracht. Zubehör (separat zu bestellen): - Spindeln - Sicherheitssensor Typ AU570
