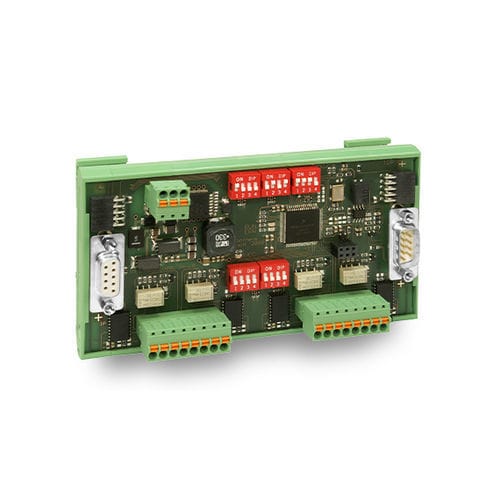

Analoges EA Modul TM-PT100/1000-L

CANopenNetzwerk8 E

Mit dem leistungsfähigen STAR 12 Mikrocontroller wird die Sensorik erfasst und das CAN Protokoll bearbeitet. Weiterhin ist das Modul in der Lage, mit einer PWM/IO-Schnittstelle, die direkt an den Controller angeschlossen ist, Steuerungsfunktionen über Zusatzmodule auszuführen. Die integrierte CAN Schnittstelle nach CANopen (DS 301 und 401) ermöglicht den flexiblen Einsatz an unterschiedlichen Stellen und Positionen im Produktionsprozess. Sie ist nach ISO 11898 ausgeführt. LEDs und Switches Das TM-PT100/1000-L besitzt verschiedene LEDs für die Anzeige des Gerätestatus. Die Konfiguration der Moduladresse und Baudrate erfolgt einfach und sicher über DIP-Switches auf der Vorderseite des Moduls. Dabei ist nach CiA Definition eine Baudrate von bis zu 1 Mbit/s einstellbar. Zusätzlich kann die Anschlusstechnik bequem per DIP-Switch ausgewählt werden. CANopen gemäß CiA Draft Standard DS 301 und 401 CAN Baudrate bis zu 1 Mbit/s Geringe Abmessungen Freie Wahl in der Anschlusstechnik (4-wire/2-wire) und den Widerstandssensoren (PT100/PT1000) Bis zu 8 Messsensoren pro Modul Einfache Hutschienenmontage
