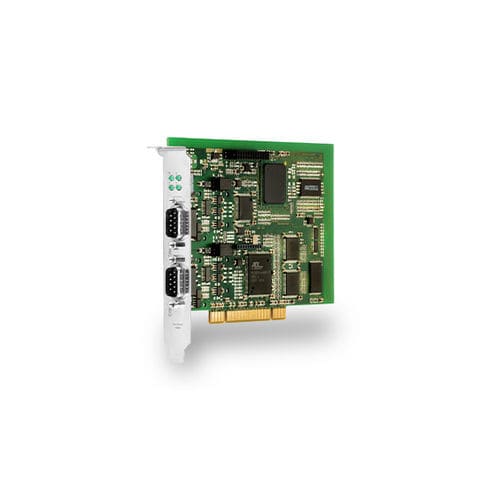

PCI-Schnittstellenkarte PowerCAN-PCI

CANRS-485Industrie

Hochleistungskarte für PC-Ankopplung des CAN Busses zur Steuerung und Regelung des CAN Netzwerkes Die Karte ist eine PCI-Baugruppe mit zwei galvanisch getrennten CAN Schnittstellen nach ISO 11898. Die Baugruppe ist voll kompatibel nach PCI-Specification 2.2 und ist als PC-Steckkarte ausgeführt. Die verwendeten CAN Controller stellen jeweils 15 Nachrichtenobjekte zur Verfügung und knüpfen an den FullCAN-Standard an. Mikrocontroller Als leistungsfähiger Mikrocontroller kommt der Coldfire von Freescale zum Einsatz. Der Controller wird im 16-Bit Demultiplexed Mode betrieben, was eine optimale Anbindung an den PCI Controller gewährleistet. Durch den implementierten Bootstrap-Loader kann die Firmware einfach geladen werden. Zwei „On-Chip“ CAN Controller realisieren die CAN Anbindung im 2.0 B active Mode. Speicher Standardmäßig werden 8 MB RAM und 2 MB Flash verbaut. Eine externe Programmierspannung muss nicht angelegt werden, da das Flash mit 5 V beschrieben und gelöscht werden kann. Im Flash wird die Firmware hinterlegt, die bei Bedarf über den Bootstrap-Mode des Mikrocontrollers upgedatet werden kann. CAN Schnittstelle Die Karte verfügt über zwei galvanisch getrennte CAN Schnittstellen und zwei aktive 2.0 B CAN Controller, mit denen auch ein Mischbetrieb mit sowohl 11-Bit als auch 29-Bit-Identifiern möglich ist. Die Schnittstelle ist nach ISO 11898 Standard ausgeführt. Als Hochleistungskarte ist selbstverständlich der Betrieb mit CAN High (1 Mbit/s) und ebenfalls CAN Low (125 Kbit/s) möglich.
