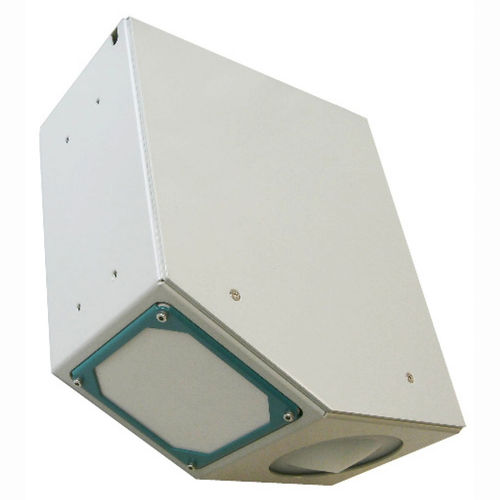

Radar-Durchflussmesser / für Wasser / für offene Kanäle / Hochpräzision
RQ-30D

{{requestButtons}}

Eigenschaften

  • Technologie:

    Radar

  • Flüssigkeit:

    für Wasser

  • Weitere Eigenschaften:

    Hochpräzision, für offene Kanäle, RS485, kontaktlos, feststehend, IP67

  • Prozesstemperatur:

    Max: 60 °C (140 °F)

    Min: -35 °C (-31 °F)

Beschreibung

Im Systemaufbau von einem Master-Radarsensor und mehreren Slave-Radarsensoren wird die Fließgeschwindigkeit an mehreren Stellen verteilt über den kompletten Gewässerquerschnitt gemessen. Dadurch kann die Genauigkeit der Durchflussmessung von sehr breiten Gewässern weiter verbessert werden.

Eigenschaften und Vorteile
- Durchflussmessung mit hoher Genauigkeit – besonders geeignet für sehr breite Gewässer mit inhomogener Geschwindigkeitsverteilung
- Eine Pegel- und mehrere, individuelle Geschwindigkeitsmessungen
- Bewärte RQ-Radartechnik: berührungsloses Messen, wartungsfreies System, hochwassersicher
- Keine baulichen Maßnahmen im Wasserkörper nötig
- Sensor erkennt Fließrichtung und Hystereseeffekte
- Messung in Ebbe / Flut beeinflussten Gewässern
- Messung an Stellen mit Rückstauungen
- Zuverlässige Messergebnisse selbst bei Verkrautung oder hoher Gewässertrübe
- Messbereich von +/- 0,10 bis +/- 15 m/s (abhängig von den Fließbedingungen)
- Analoge Ausgänge 4 bis 20 mA (optional)

Einsatzgebiete
Der Vorteil des RQ-30d besteht vor allem darin, dass der Durchfluss von Gerinnen in denen die Fließgeschwindigkeiten über den Querschnitt hinweg unterschiedlich verteilt sind, noch genauer ermittelt werden kann. Inhomogene Geschwindigkeiten sind vor allem bei sehr breiten Flüssen zu beobachten, sowie in Situationen wo sich die Messstelle nahe einer Kurve, eines Einleitungsflusses oder Schleusen befindet. Um das gesamte Fließprofil noch exakter erfassen zu können, misst das RQ-30d-System daher mehrere einzelne Geschwindigkeiten verteilt über die Breite des Gewässers.
