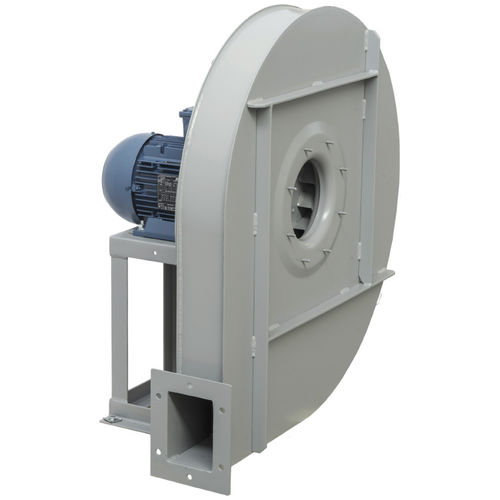

ATEX-Ventilator FC-N Series

HochdruckHochtemperaturIP55

Zentrifugalventilator mit Direktantrieb und einem Einlass. Hergestellt aus Stahlblech, beschichtet mit einer Kataphorese-Grundierung und einer Polyurethan-Deckschicht in RAL 7045. Ausgelegt für den Dauerbetrieb zur Luftumwälzung bei Temperaturen von -20 °C bis 100 °C. Standardausführung • Ausführung 4: Direktantrieb. Laufrad direkt auf der Motorwelle montiert. Der B3-Motor wird vom Sockel getragen. Maximale Lufttemperatur 100 °C. Mit Kühlscheibe bis zu 220 °C. • Ausführung 5: Direktantrieb. Laufrad direkt auf der Motorwelle montiert. B5-Motor ist an der Gehäuse-Seitenwand befestigt. • Bauform 8: Flexible Kupplung. Freilaufendes Laufrad. Lagerung und Motor sind auf einem Sockel außerhalb des Luftstroms montiert. Maximale Lufttemperatur 100 °C. Mit Kühlscheibe bis zu 300 °C. Motoren 2- oder 4-polig, IE 3* mit hohem Wirkungsgrad, dreiphasig 230/400 V, 50 Hz bis zur Baugröße 112 und 400/690 V, 50 Hz für größere Motoren. Schutzart IP55, Klasse F. * Ab 0,75 kW kann der Motor der Effizienzklasse IE 2 entsprechen und über einen Frequenzumrichter (VSD) geregelt werden. • Aus verschiedenen Materialien gefertigt. • 60-Hz-Ausführungen. • In verschiedenen RAL-Farben lackiert. • Statische Teile feuerverzinkt. • Korrosionsbeständige Bauweise. • Verschleißfeste Bauweise. • Motoren für Spezialanwendungen. • Für Frequenzumrichter geeignete Motoren. • Zubehör: Flexible Verbindungsstücke, Revisionsklappe, Gehäuseablauf, AV-Halterungen, Schutzgitter, Filter, Schalldämpfer, Einlass- und Auslassregler, Ventile, Klappen. • Gasdichte Bauweise. • Wärmedämmung.
