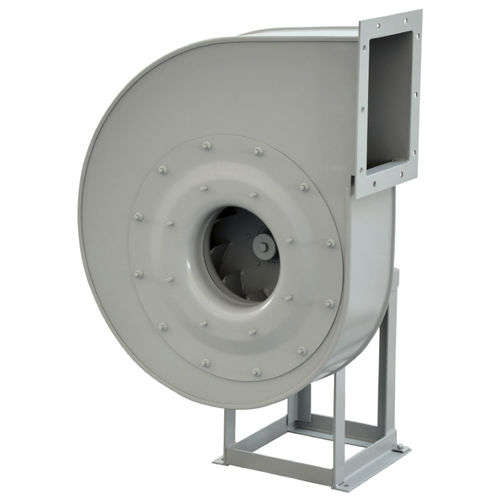

ATEX-Ventilator ART-N Series

HochtemperaturIP55Zentrifugal

Direktangetriebenes Radialgebläse mit einem Einlass. Hergestellt aus Kohlenstoffstahl, geschützt durch eine Kataphorese-Grundierung und eine Polyurethan-Lackierung in RAL 7045. Betriebstemperaturbereich: -20 °C bis +100 °C im Dauerbetrieb. Standardausführungen • Ausführung 4: Laufrad auf der B3-Motorwelle montiert, die vom Sockel getragen wird. Ausführung mit Kühlscheibe bis +220 °C. • Bauform 5: Laufrad auf der B5-Motorwelle montiert, die an der Gehäuse-Seitenwand befestigt ist. Ausführung mit Kühlscheibe bis +220 °C. • Bauform 8: Flexible Kupplung, die den Motor mit der Ventilatorwelle verbindet. Ausführung mit Kühlscheibe bis +300 °C. Motoren 2-, 4- oder 6-polig, IE3*-Wirkungsgrad, dreiphasig 230/400 V, 50 Hz bis zur Baugröße 112 und 400/690 V, 50 Hz für größere Motoren. Schutzart IP55, Klasse F. *Von 75 kW bis 200 kW entspricht der Motor der Effizienzklasse IE4. Auf Anfrage • Ausführung in verschiedenen Werkstoffen. • 60-Hz-Ausführungen. • Lackierung in verschiedenen RAL-Farben. • Feuerverzinkte statische Teile. • Korrosionsbeständige Ausführung. • Verschleißfeste Ausführung. • Motoren für Sonderanwendungen. • Motoren, geeignet für Frequenzumrichter. • Zubehör: Flexible Verbindungsstücke, Inspektionsklappe, Gehäuseablauf, AV-Halterungen, Schutzgitter, Filter, Schalldämpfer, Einlass- und Auslassregler, Ventile, Klappen. • Gasdichte Bauweise. • Wärmedämmung.
