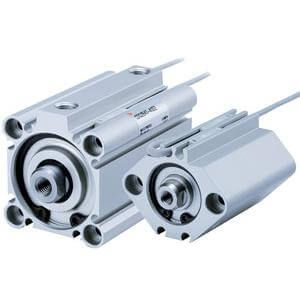

Pneumatikzylinder NCQ2 seriesmit Gewindestabmit ParallelkolbenstangeKolbenstangen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- pneumatisch
- Technologie
- Kolbenstangen, mit Gewindestab, mit Parallelkolbenstange
- Konfigurierung
- doppeltwirkend, einfachwirkend
- Material
- Edelstahl, Aluminium
- Norm
- ISO
- Anwendungsbereich
- Industrie
- Weitere Eigenschaften
- kompakt, Standard, Gewinde, Leichtbauweise, Flanschmontage, mit großen Abmessungen, Durchgangsbohrung
- Hub
Max: 100 mm
(3,937 in)Min: 5 mm
(0,197 in)- Kolbendurchmesser
Max: 100 mm
(3,94 in)Min: 12 mm
(0,47 in)- Druck
Max: 145 psi
Min: 7,3 psi
- Drehmoment
Max: 0,44 Nm
(0,325 ft.lb)Min: 0,04 Nm
(0,03 ft.lb)- Geschwindigkeit
Max: 500 mm/s
Min: 5 mm/s
- Betriebstemperatur
Max: 70 °C
(158 °F)Min: -10 °C
(14 °F)
Beschreibung
Doppeltwirkende Standardversion des Kompaktzylinders NCQ2 mit einfacher Kolbenstange. Der NCQ2 ist in Bohrungsgrößen von 12 mm bis 100 mm erhältlich. Er wird standardmäßig mit Außen- oder Innengewinde an der Kolbenstange geliefert. Für mehr Flexibilität bei der Montage ist es möglich, Autoschalter auf jeder der 4 Flächen zu montieren.
Doppelt wirkender Kompaktzylinder mit einfacher Kolbenstange
Die Montagemöglichkeiten umfassen: Durchgangsbohrung (Standard), Gewinde, Gabelkopf, Fuß, Kopfflansch und Stangenflansch
Autoschalter geeignet
---
Kataloge
NC(D)Q2-Z
252 Seiten
