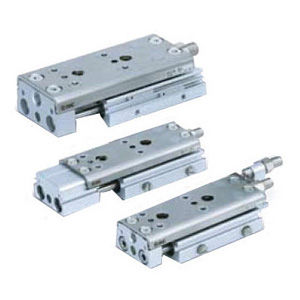

Luft-Führungstisch MXQ series
PräzisionkompaktPositionierung

Luft-Führungstisch
Luft-Führungstisch
Luft-Führungstisch
Luft-Führungstisch
Luft-Führungstisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
Luft
Merkmal
Präzision, kompakt, Positionierung

Beschreibung

Der MXQ-Präzisionsschlitten eignet sich ideal für Anwendungen, bei denen eng gehaltene Parallelität und rechtwinklige Spezifikationen erforderlich sind. Der MXQ*A ist die neueste Generation von Präzisionsführungstischen, die mit gehärteten Edelstahlführungen und -schienen ausgestattet sind, um das Lastlager von der Bewegung der Doppelstangen und Kolbendichtungen zu isolieren. Die Kugelumlauflager sind der Größe nach auf jeden Gleittisch abgestimmt und haben ein leichtes Negativspiel, was zu einer höheren Genauigkeit führt. Der dünn geformte MXQ-Gleittisch aus rostfreiem Spezialstahl reduziert die Dicke und ermöglicht so einen größeren Führungsabstand, der für hohe Steifigkeit sorgt. Das geringere Gewicht des Gleittisches erhöht auch die zulässige kinetische Energie. Die Stopper und Stoßdämpfer sind in der Mittelachse positioniert, um die Durchbiegung der Last zu minimieren. Der MXQ*B ist die neueste Generation von Präzisionsschiebetischen mit integrierten Führungen und Schienen aus gehärtetem Edelstahl, die das Lastlager von der Bewegung der Doppelstangen und Kolbendichtungen isolieren. Der MXQ*B hat eine höhere Steifigkeit als der MXQ*A-Typ bei gleichen Bohrungsgrößen oder kann bei gleichen Steifigkeitsanforderungen um eine Bohrungsgröße verkleinert werden, um Luft zu sparen. Die Kugelumlauflager sind der Größe nach auf jeden Gleittisch abgestimmt und haben ein leichtes Negativspiel, was zu einer höheren Genauigkeit führt. Der dünn geformte MXQ-Gleittisch aus rostfreiem Spezialstahl reduziert die Dicke und ermöglicht so einen größeren Führungsabstand, der eine hohe Steifigkeit gewährleistet.

---
