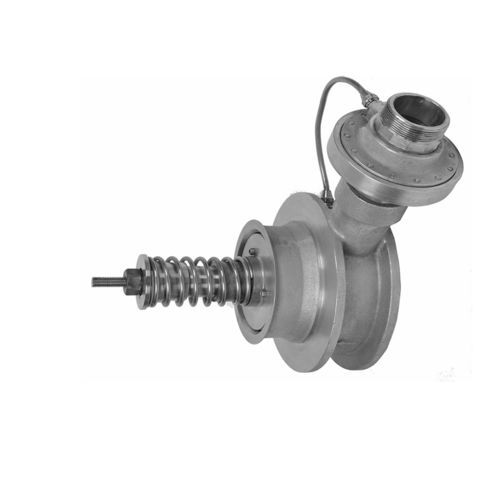

Dosiersystem für Feuerlöschschaum PPW MK3

Wassermit DurchsatzregelungDauerfluss

SKUM PPW MK3-Weitbereichs-Dosiersysteme funktionieren durch Aufrechterhaltung gleicher Drücke in den Schaummittel- und Wassereinlässen des Dosierers. Dank dieser Ausgleichsfunktion und einer variablen Düse kann das Zumischsystem in einem breiteren Bereich von Durchflüssen und Drücken eingesetzt werden als Standard-Zumischsysteme mit Ausgleichsdruckpumpe. Das System verwendet eine Zentrifugal- oder Verdrängerschaumpumpe, um das Schaummittel im Zufuhrverteiler unter Druck zu setzen. Ein Druckregelventil, das sich in der Rücklaufleitung zum Schaummittelbehälter befindet, ist so eingestellt, dass der geregelte Druck in der Zuleitung mindestens 1 bis 2 bar höher ist als der maximale Druck in der Wasserversorgungsleitung. Schaummittelkonzentrat, das vom Dosiergerät nicht benötigt wird, fließt über das Druckregelventil in den atmosphärischen Vorratsbehälter zurück. Beim Einbau in eine Nasssprinkleranlage mit geschlossenem Kopf arbeitet das Dosiergerät wie folgt: 1. Bei korrektem Einbau des Dosierers in die Sprinklersteigleitung ist der Wasserdruck auf beiden Seiten des Dosierers gleich. 2. Wenn sich die Sprinklerköpfe im Brandfall öffnen, gelangt Schaummittel durch ein präzise bearbeitetes Dosierrohr in den Wasserstrom. 3. Je mehr Sprinklerköpfe sich öffnen, desto weiter öffnet sich der Deflektor und desto größer wird die Öffnung des Dosierrohrs, so dass mehr Schaummittel in den Wasserstrom gelangen kann. Durch diese Eigenschaft kann der Zumischer sowohl bei extrem niedrigen als auch bei extrem hohen Durchflussmengen korrekt zudosieren Jeder Zumischer besteht aus den folgenden Komponenten: Gehäuse aus Bronzeguss Druckausgleichsventil aus Bronze
