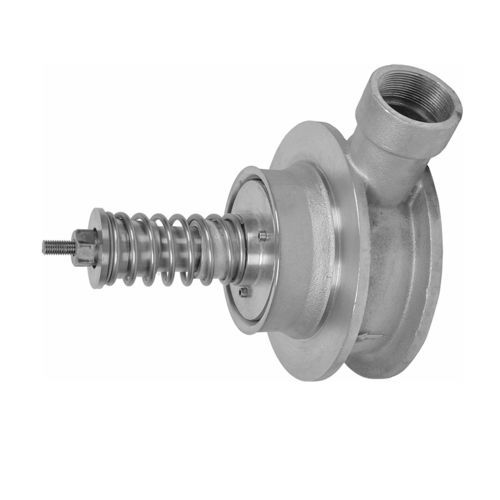

Dosiersystem für Feuerlöschschaum TPW MK3

WasserInline

SKUM TPW MK3-Weitbereichs-Dosiersysteme funktionieren durch die Dosierung von Schaummittel in die Wasserversorgungsleitung. Bei Betätigung des Systems übt das einströmende Wasser Druck auf das Konzentrat in der Blase aus, die das Konzentrat unter Druck an das Dosiergerät liefert. Die Schaum-Wasser-Lösung wird dann über Rohrleitungen zu den Auslassvorrichtungen im Gefahrenbereich geleitet. Jedes Zumischgerät besteht aus den folgenden Komponenten: Gehäuse aus Bronzeguss Deflektor aus Bronze Feder aus rostfreiem Stahl Schaumstoff-Dosierrohr aus Edelstahl Der Zumischer ist in drei Standardgrößen erhältlich (6 Zoll, 8 Zoll und 10 Zoll) und ist für den Einbau zwischen zwei Rohrflanschen DN 150 (6 Zoll), DN 200 (8 Zoll) oder DN 250 (10 Zoll) DIN PN16 (ANSI Class 150) ausgelegt. Vor und hinter dem Dosiergerät sind mindestens fünf Rohrdurchmesser an geraden Rohren erforderlich. Beim Einbau in eine Nasssprinkleranlage mit geschlossenem Kopf funktioniert das Dosiergerät wie folgt: 1. Bei korrektem Einbau des Dosierers in die Sprinklersteigleitung ist der Wasserdruck auf beiden Seiten des Dosierers gleich. 2. Wenn sich die Sprinklerköpfe im Brandfall öffnen, gelangt Schaumkonzentrat durch ein präzise bearbeitetes Dosierrohr in den Wasserstrom. 3. Je mehr Sprinklerköpfe sich öffnen, desto weiter öffnet sich der Deflektor und desto größer wird die Öffnung des Dosierrohrs. Dadurch gelangt mehr Schaummittel in den Wasserstrom. Durch diese Eigenschaft ist der Zumischer in der Lage, sowohl bei extrem niedrigen als auch bei extrem hohen Durchflussmengen korrekt zuzumischen.
