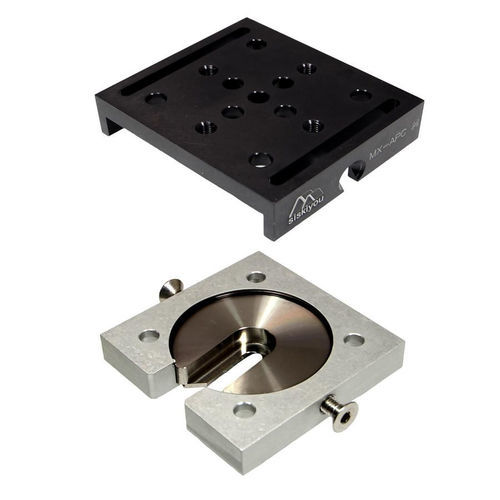

Befestigungsplatte MX-APC

Die Adapterplatten der MX-AP-Serie sind speziell dafür ausgelegt, die umständliche Montage und Demontage von in XY-Konfiguration gestapelten Translationsstufen zu beschleunigen. Mit der MX-AP-Serie ist es nicht mehr notwendig, gestapelte Stufen zu demontieren, um an die Befestigungsschrauben der unteren Stufe zu gelangen. Die XY-Stufe wird mit vier Zylinderschrauben an der oberen Platte der MX-AP-Serie montiert, und die obere Platte der MX-AP-Serie wird mit zwei Flachkopfschrauben an ihrer Grundplatte befestigt. Die Adapterplatten der MX-AP-Serie sind in zwei Ausführungen erhältlich. Die MX-APC-Oberplatte hat neun Durchgangslöcher für 1/4-20 (M6) Zylinderschrauben und vier Gewindelöcher 1/4-20 (M6). Die MX-APT-Oberplatte hat neun Gewindelöcher 1/4-20 (M6). Die Grundplatte ist mit einem einzigartigen Haltebolzen ausgestattet, der eine sichere Ein-Schrauben-Montage an jedem Ort auf einem Experimentiertisch ermöglicht.

Produkteigenschaften

• Solider Verriegelungsmechanismus
• Flexibles Montagedesign
• Vakuumkompatible Versionen auf Anfrage erhältlich

Merkmale / technische Spezifikationen

• Produkttyp: Adapterplatte für Translationsstufen
• Konfiguration: Für gestapelte XY-Stufen konzipiert
• Montage der oberen Platte: Vier Zylinderschrauben
• Befestigung der oberen Platte an der Grundplatte: Zwei Flachkopfschrauben
• MX-APC-Oberplatte: Neun Durchgangslöcher für 1/4-20 (M6) Zylinderschrauben, vier Gewindelöcher 1/4-20 (M6)
• MX-APT-Oberplatte: Neun Gewindelöcher 1/4-20 (M6)
• Grundplatte: Einzigartiger Haltebolzen für Ein-Schrauben-Montage
• Vakuumkompatibilität: Auf Anfrage erhältlich
