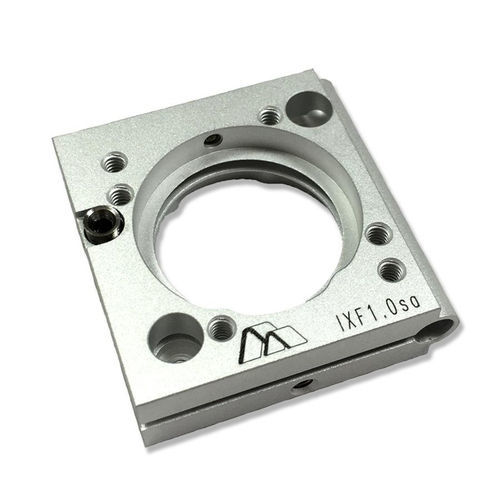

Robuste Befestigungslasche IXFs

Diese Serie von OEM-Einachs-Optikhalterungen von Siskiyou Corporation bietet außergewöhnliche Stabilität zu einem niedrigen Preis. Diese Leistung wird in den IXFs-Serienhalterungen durch die Verwendung der monolithischen Flexurkonstruktion von Siskiyou erreicht, bei der die gesamte Halterung - sowohl Platten als auch Federn - aus einem einzigen Stück Metall gefertigt ist. Diese einzigartige Konfiguration bietet eine verbesserte Wärmeübertragung durch die Halterung im Vergleich zur traditionellen kinematischen Konstruktion, was zu einer deutlich besseren Zielstabilität bei Temperaturänderungen führt. Die Begrenzung der Halterung auf eine einzige Achse der Einstellung vereinfacht ihre Konstruktion und senkt somit die Kosten.

IXFs-Einachs-Halterungen sind derzeit für Optiken im Durchmesserbereich von 0,50" bis 2,0" (12,7 mm bis 50,8 mm) erhältlich. Eine Vielzahl von Montagekonfigurationen ist verfügbar, einschließlich der Platzierung in der Schottwand mit entweder vorderem oder hinterem (durch die Schottwand) Einstellungsoptionen, was die Halterungen besonders nützlich für platzbeschränkte Anwendungen macht. IXFs-Halterungen sind auch mit dem Siskiyou IXFc Optic Clip kompatibel, der es ermöglicht, Komponenten ohne mechanische Verzerrung zu halten.

IXFs-Einachs-Serienhalterungen sind in Stahl- und Aluminiumversionen erhältlich. Die Stahlkonstruktion bietet überlegene mechanische und thermische Stabilität, während Aluminium ein geringeres Gewicht und Vakuumkompatibilität bietet. Die Verwendung der Halterung in Vakuumanwendungen wird weiter verbessert, da die monolithische Konstruktion keine 'blinden Löcher' oder andere Stellen in der Halterung verwendet, in denen Gase oder flüchtige Stoffe eingeschlossen werden können, wodurch das Potenzial für Ausgasungen eliminiert wird.

Produkteigenschaften

• Verriegelbare 100TPI-Einstellschrauben
• Einteilige Konstruktion
• UV- und vakuumkompatible Versionen verfügbar

Technische Spezifikationen / Merkmale

• Einstellungsort: Fronteinstellung oder Obereinstellung
• Material: Aluminium oder Edelstahl
• Optikgrößenoptionen: 0,50in, 0,75in, 1,0in, 2,0in, PLATFORM, LARGE PLATFORM
• Kompatibel mit Siskiyou IXFc Optic Clip
• Verfügbar für Optikdurchmesserbereich: 0,50" bis 2,0" (12,7 mm bis 50,8 mm)
• Monolithische Flexurkonstruktion für verbesserte Stabilität
• Entwickelt für OEM- und platzbeschränkte Anwendungen
