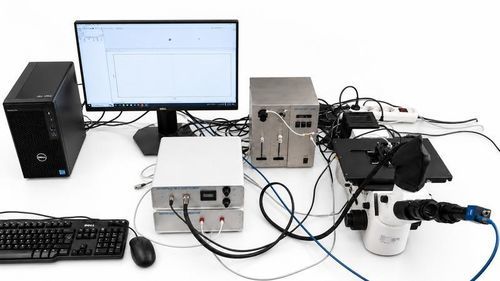

Analysator für Flüssigkeiten TFA-2

Laborfür die Lebensmittelindustriefür Kosmetik

Übersicht
Der TFA-2 Thin Film Analyzer (SINTERFACE) ist eine Entwicklungsplattform zur quantitativen Charakterisierung mikroskopischer Schaum- und Emulsionsfilme. Er kombiniert interferometrische Dickenmessungen mit direkter optischer Beobachtung und einer druckgeregelten Messzelle, um Filmformation, Ausdünnung, Bruch, Bildung schwarzer Filme und Disjoining-Druck auf einer einzigen experimentellen Plattform zu untersuchen. Das System ist für hochpräzise Forschung an dünnen Flüssigkeitsfilmen und konfigurierbare Messabläufe ausgelegt.

Kernfunktionen

• Interferometrische Dickenmessung zur hochpräzisen Bewertung der Filmstärke
• Thin Liquid Film Pressure Balance-Technik für kontrollierte Stabilitätsstudien
• Analyse der Filmstabilität: Entwässerung, Ausdünnungsverhalten und Bruchbeobachtung
• Integriertes inverses Mikroskop mit digitaler Bildgebung für kontinuierliche Visualisierung
• Beobachtung schwarzer Filme und schwarzer Flecken (Bilayer-Strukturen)
• Temperaturkontrollierte Versuche mittels temperaturgeregelter Messzelle

Leistungsdaten

• Dickenauflösung: ±0,2 nm
• Filmstärkebereich: 30–100 nm (Charakterisierung stabiler, ausdünnender und Gleichgewichtsfilme)
• Messbereich des Disjoining-Drucks: 10–10000 Pa
• Temperaturregelbereich: 10–80 °C

Messprinzip
Das Gerät bildet einen mikroskopischen Flüssigkeitsfilm innerhalb einer druckgeregelten Messzelle und beobachtet ihn durch ein inverses Mikroskop. Monochromatisches Licht, das an den Filmgrenzflächen reflektiert wird, erzeugt Interferenzsignale, aus denen die Filmdicke berechnet wird. Durch die gleichzeitige Kontrolle des Kapillardrucks verknüpft das System Filmdicke, Entwässerung und Stabilität mit dem Disjoining-Druck im Film.

Optik & Hardware

• Inverses Mikroskop (integriert)
• Digitale CCD-Kamera zur Live-Erfassung mikroskopischer Bilder
• Monochromatische Lichtquelle für interferometrische Analysen
• Photosensormodul / optische Detektion
• Druckgeregelte Messzelle
• Temperaturgeregelte Messzelle für reproduzierbare thermische Bedingungen
• Integrierte Druckregelungseinheit
• Quarz-Optikfenster

Software & Analyse

• Echtzeit-Auswertung der Filmdicke
• Interferometrische Analyse und optische Konturanalyse
• Drucksequenzsteuerung und Disjoining-Druck-Analyse
• Bewertung des Filmabflusses und grafische Visualisierung der Experimente
• Datenexport zur wissenschaftlichen Auswertung (Windows-kompatibel)

Optionale Module & Zubehör

• Spezielle Messzellen (verschiedene Typen)
• Zubehör für Druckregelung und zugehörige Komponenten
• Optisches Zubehör und Filter (z. B. Präzisionsfilter)
• Sets poröser Platten
• Photosensormodule und Temperaturregelungszubehör

Anwendungen

• Schaumstabilität und Schaumfilme
• Emulsionsstabilität und mikroskopische Emulsionsfilme
• Forschung zu Tensiden und Adsorptionswirkungen auf Filmstabilität
• Forschung zu Lebensmittel- und Getränkeformulierungen (Schaum/Emulsionen)
• Stabilität kosmetischer Emulsionen und Formulierungen
• Grundlagenforschung zu Grenzflächen: Disjoining-Druck, Bildung schwarzer Filme, intermolekulare Wechselwirkungen

Hinweise
Der TFA-2 befindet sich derzeit in der Entwicklung und ist nicht regelmäßig verfügbar. Werte und Funktionen können von der Konfiguration, dem Messmodus und optionalen Modulen abhängen.
