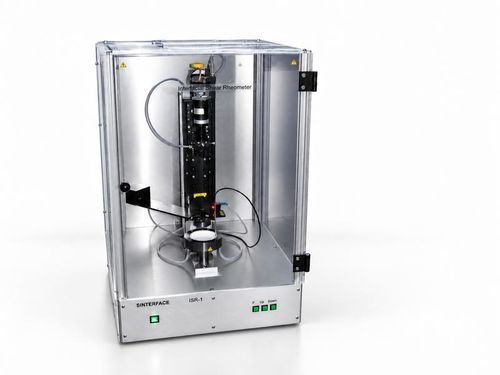

Oszillationsrheometer ISR-1

GrenzflächenscherungdigitalLabor

Überblick
Das ISR-1 ist ein Interfacial-Scher-Rheometer nach dem Torsionspendel-Prinzip, entwickelt zur Quantifizierung von Scherelastizität und Scherviskosität von Adsorptions- und ausgebreiteten Schichten an Flüssig/Gas- und Flüssig/Flüssig-Schnittstellen. Es ist auf Messungen sehr schwacher, verdünnter und weicher Grenzflächenschichten sowie auf Langzeitstudien der strukturellen Entwicklung während ausgedehnter Adsorptionszeiten ausgelegt.

Hauptfunktionen

• Interfaciale Scherrheologie: direkte Messung von Scherelastizität (G') und Scherviskosität (η) an Flüssigkeitsschnittstellen.
• Torsionspendel-Messprinzip mit sehr hoher Empfindlichkeit für weiche Grenzflächenschichten.
• Kompatibel mit Adsorptionsschichten (Gibbs) und ausgebreiteten (Langmuir) Monolayern an Flüssig/Gas- und Flüssig/Flüssig-Schnittstellen.
• Wechselbare Messkörper für Freiflächen- und Flüssig/Flüssig-Experimente.
• Temperaturkontrollierte Messungen mit reproduzierbaren Bedingungen von 10 °C bis 50 °C.
• Langzeitüberwachung der Grenzflächenentwicklung und zeitabhängiges viskoelastisches Verhalten.
• Optionale optische Konturanalyse zur experimentellen Visualisierung.

Leistungsmerkmale

• Minimale nachweisbare Scherviskosität: ≈1 μNs/m — auflösbar sehr schwacher viskoser Reaktionen.
• Minimale nachweisbare Scherelastizität: ≈1 μPam — Erkennung sehr sensitiver elastischer Reaktionen.
• Typischer Frequenzbereich (Torsionspendel): 0,02–0,2 Hz.
• Temperaturregelbereich für reproduzierbare Messungen: 10–50 °C.

Messprinzip
Das ISR-1 arbeitet mit einem Torsionspendel: Ein kalibrierter Messkörper, an der Schnittstelle positioniert, wird torsional angeregt und die resultierende Bewegung analysiert, um viskoelastische Parameter schwacher Adsorptions- und ausgebreiteter Schichten mit hoher Genauigkeit und Empfindlichkeit zu bestimmen.

Konfiguration und Zubehör

• Standard-Messkörper für Flüssig/Gas-Schnittstellen (empfindlich gegenüber Adsorptionsschichten).
• Bikonischer Messkörper für Flüssig/Flüssig-Schnittstellen und schwache Filme.
• Temperaturgeführte Manschette / Messzelle für thermische Stabilität.
• Standardbecher und Laborzubehör für gängige Aufbauten.
• USB- und RS-232-Schnittstellen für Gerätesteuerung und Datentransfer.

Software und Analyse

• Echtzeit-Erfassung von interfacialer Scherrheologie.
• Auswertung von Scherelastizität, Scherviskosität und zeitabhängiger viskoelastischer Analyse.
• Analysemodi für Schwingung und Torsionspendel.
• Grafische Visualisierung, Vergleich mehrerer Experimente und Datenexport zur weiteren wissenschaftlichen Auswertung. Windows-kompatible Software.

Anwendungen
Geeignet für die Forschung in interfacialer Rheologie einschließlich Langmuir-Monolayern, Adsorptionsschichten (Gibbs), Emulsionen, Schäumen, Protein- und Biopolymer-Schnittstellen sowie Tensidadsorptionsstudien — unterstützt sowohl Grundlagenforschung als auch industrielle Formulierungsentwicklung.

Technische Daten

• Scherviskositätsbereich: 1 μNs/m–100 mNs/m
• Scherelastizitätsbereich: 1 μPam–100 mPam
• Frequenzbereich: 0,02–0,2 Hz
• Zeitauflösung: ca. 1 Minute
• Winkelauflösung (Torsionskopf): 0,01°
• Positionssensorauflösung: 0,01°
• Temperaturbereich (kontrollierte Messungen): 10–50 °C
• Abmessungen (ca.): 500 × 500 × 700 mm
• Gewicht (ca.): 40 kg
• Netzversorgung: 100–240 VAC, 50–60 Hz
• Leistungsaufnahme: 110 W
